περιγραφή προϊόντος

Ο εσωτερικός διακόπτης κενού εναλλασσόμενου ρεύματος υψηλής τάσης με διακόπτη γείωσης της Sangao είναι κατάλληλος για τριφασικό δίκτυο δακτυλίου AC50Hz ή τροφοδοτικό τερματικού και βιομηχανικό ηλεκτρικό εξοπλισμό, χρησιμοποιείται κυρίως για έλεγχο φορτίου και προστασία από βραχυκύκλωμα. Ο διακόπτης διακοπής φορτίου δημιουργεί και διακόπτει το ρεύμα φορτίου, το ρεύμα κλειστού βρόχου, τον μετασχηματιστή χωρίς φορτίο και το ρεύμα φόρτισης καλωδίου. Ο συνδυασμός μπορεί να διακόψει οποιοδήποτε ρεύμα μέχρι το ονομαστικό ρεύμα βραχυκυκλώματος. Η απόσταση απομόνωσης άμεσης δράσης και ο θάλαμος πυρόσβεσης τόξου συνδέονται, με χειροκίνητη και ηλεκτρική λειτουργία. Ο μοναδικός μηχανισμός μετάδοσης κίνησης επιτρέπει στον θάλαμο πυρόσβεσης τόξου να αντέχει υψηλή τάση μόνο τη στιγμή του κλεισίματος και της κατασκευής, γεγονός που επιτυγχάνει μικρό όγκο και μικρό βάρος.

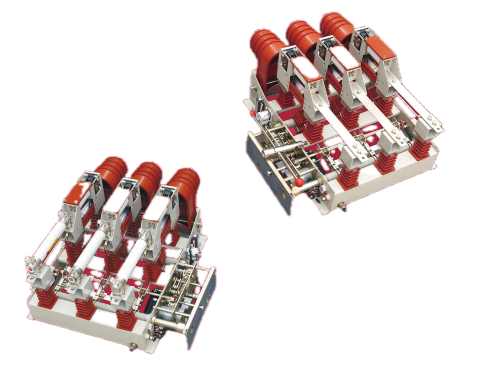

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Τι είναι ο διακόπτης κενού;

Αυτός ο διακόπτης κενού εσωτερικού εναλλασσόμενου ρεύματος υψηλής τάσης με διακόπτη γείωσης είναι μια τριφασική συσκευή μεταγωγής εσωτερικού AC 50 Hz για εφαρμογές δακτυλίου, τροφοδοσίας τερματικού και βιομηχανικού εξοπλισμού. Η μονάδα χρησιμοποιεί διακόπτη κενού για την κατάσβεση τόξου και μηχανισμό λειτουργίας ελατηρίου (χειροκίνητο ή ηλεκτρικό). Ένας προαιρετικός διακόπτης γείωσης με μηχανικό κλείδωμα και κλείστρο γείωσης παρέχει ορατή απομόνωση για συντήρηση. Όταν είναι εφοδιασμένο με ασφάλειες, το συγκρότημα διακόπτει τα ρεύματα βραχυκυκλώματος μέσω της ενεργοποίησης του ακροδέκτη. Ονομαστική τάση 12 kV, ονομαστικό ρεύμα 630 A, ρεύμα αντοχής βραχείας διάρκειας 20 kA.

Λειτουργίες προϊόντος

Εναλλαγή ρεύματος φορτίου

Εσωτερικός διακόπτης κενού εναλλασσόμενου ρεύματος υψηλής τάσης με διακόπτη γείωσης δημιουργεί και διακόπτει ρεύματα φορτίου έως και 630A υπό κανονικές συνθήκες λειτουργίας, καλύπτοντας τυπικά φορτία τροφοδοσίας και μετασχηματιστή.

Εναλλαγή ρεύματος κλειστού βρόχου

Εναλλάσσει ρεύματα κλειστού βρόχου σε διαμορφώσεις δικτύου δακτυλίου, επιτρέποντας τη μεταφορά φορτίου μεταξύ των τροφοδοτικών χωρίς διακοπή της παροχής σε πελάτες κατάντη.

Εναλλαγή ρεύματος μετασχηματιστή χωρίς φορτίο

Ο εξωτερικός διακόπτης φορτίου διακοπής κενού αποσύνδεσης υψηλής τάσης παράγει και διακόπτει ρεύματα χωρίς φορτίο μετασχηματιστών χωρητικότητας έως 1600 kVA, που αντιστοιχεί στα επίπεδα μαγνητισμού εισροής και σταθερής κατάστασης ρεύματος διέγερσης των μετασχηματιστών διανομής.

Εναλλαγή ρεύματος φόρτισης καλωδίου

Δημιουργεί και σπάει ρεύματα φόρτισης καλωδίων για υπόγεια ή εναέρια τμήματα καλωδίων, επιτρέποντας την ενεργοποίηση και την απενεργοποίηση των τροφοδοτικών καλωδίων.

Προστασία από βραχυκύκλωμα (με ασφάλειες)

Όταν έχει διαμορφωθεί με ασφάλειες περιορισμού ρεύματος, ο μηχανισμός της ακίδας της ασφάλειας ενεργοποιεί τη μπάρα ενεργοποίησης του διακόπτη, ανοίγοντας και τις τρεις φάσεις κατά την ανίχνευση σφάλματος. Το συγκρότημα μπορεί να διακόψει οποιοδήποτε ρεύμα μέχρι την ονομαστική τιμή βραχυκυκλώματος, παρέχοντας ένα δευτερεύον στρώμα προστασίας όπου οι διακόπτες ανάντη ή τα ρελέ είναι οι κύριες συσκευές εκκαθάρισης σφαλμάτων.

Απομόνωση συντήρησης

Ο ενσωματωμένος διακόπτης γείωσης, όταν είναι κλειστός, παρέχει μια ορατή σύνδεση γείωσης στην πλευρά του φορτίου. Το κλείστρο γείωσης εμποδίζει φυσικά την πρόσβαση σε ηλεκτροφόρα μέρη, επιτρέποντας στο προσωπικό συντήρησης να επαληθεύει την απομόνωση και να εργάζεται με ασφάλεια στον εξοπλισμό κατάντη.

Διακόπτης διακοπής φορτίου έναντι διακόπτη κενού

Χαρακτηριστικό	Διακόπτης διακοπής φόρτωσης (αυτή η μονάδα)	Διακόπτης κενού (VCB)
Εναλλαγή ρεύματος κανονικού φορτίου	Ναί	Ναί
Διακοπή ρεύματος σφάλματος βραχυκυκλώματος	Όχι (μόνο με συνδυασμό ασφαλειών)	Ναι (μέχρι την ικανότητα θραύσης του)
Ενσωματωμένος διακόπτης γείωσης	Τυπική επιλογή	Δεν είναι τυπικό? απαιτείται ξεχωριστός διακόπτης γείωσης
Τυπική εφαρμογή	Τροφοδότης, κύριος δακτύλιος, εισαγωγέας μετασχηματιστή όπου η προστασία σφαλμάτων είναι ανάντη	Κύρια διάταξη προστασίας για τροφοδότες και μετασχηματιστές
Κόστος	Χαμηλότερος	Πιο ψηλά

Τεχνικές Παράμετροι

Παράμετρος	Αξία	Ερμηνεία
Ονομαστική τάση	12 kV	Συμβατό με τυπικά δίκτυα διανομής 10-12 kV παγκοσμίως.
Ονομαστικό ρεύμα	630 Α	Υποστηρίζει τυπικά φορτία τροφοδοσίας και μετασχηματιστή έως 10 MVA στα 10 kV.
Ρεύμα αντοχής βραχείας διάρκειας	20 kA (για 4 δευτερόλεπτα)	Δυνατότητα μεταφοράς ρεύματος σφάλματος έως ότου η προστασία ανάντη εξαλείψει το σφάλμα.
Διακόπτης γείωσης	Προαιρετικό (καθορισμένο D)	Παρέχει ενσωματωμένη γείωση με ικανότητα κατασκευής.
Μηχανισμός λειτουργίας	Μηχανισμός ελατηρίου (καθορισμένος /Τ)	Υποστηρίζει χειροκίνητη και ηλεκτρική λειτουργία. αποδεδειγμένη αξιοπιστία.

Στατική Σχεδιασμός

Απόσταση απομόνωσης άμεσης δράσης και σύνδεσμος θαλάμου πυρόσβεσης τόξου
Το διάκενο απομόνωσης και ο διακόπτης κενού συνδέονται μηχανικά για να λειτουργούν με μία μόνο κίνηση. Αυτό διασφαλίζει ότι το ορατό σπάσιμο συνοδεύεται πάντα από έναν πλήρως ανοιχτό διακόπτη.

Μηχανισμός κίνησης

Ο διακόπτης ενεργοποιείται μόνο τη στιγμή του κλεισίματος και του ανοίγματος, μειώνοντας την ηλεκτρική καταπόνηση στο θάλαμο κενού. Αυτό επιτρέπει ένα πιο συμπαγές μέγεθος διακόπτη και παρατείνει τη διάρκεια ζωής της επαφής.

Ρολό γείωσης

Ένα μεταλλικό κλείστρο είναι τοποθετημένο μεταξύ των σταθερών και κινούμενων σωλήνων επαφής και συμπλέκεται με το διακόπτη γείωσης. Όταν ο διακόπτης γείωσης είναι κλειστός, το κλείστρο απομονώνει φυσικά τα ηλεκτροφόρα μέρη, παρέχοντας μια ορατή και επαληθεύσιμη σύνδεση γείωσης για συντήρηση.

Μηχανική ασφάλιση

Αποτρέπει το κλείσιμο του διακόπτη γείωσης εκτός εάν οι κύριες επαφές είναι ανοιχτές και αποτρέπει το άνοιγμα των κύριων επαφών ενώ ο διακόπτης γείωσης είναι κλειστός.

Πεδία Εφαρμογής

Εσωτερικός διακόπτης κενού υψηλής τάσης AC με διακόπτη γείωσης έχει εξαιρετικές συμβατότητες:

1. Κύριες μονάδες αστικού δακτυλίου (RMU) για τμηματοποίηση και εναλλαγή φορτίου.

2. Πίνακες εισόδου μετασχηματιστών και ντουλάπια τροφοδοσίας στη βιομηχανική διανομή.

3. Τερματικά σημεία τροφοδοσίας σε ακτινικά δίκτυα.

4. Αγροτικά δίκτυα διανομής – η μονάδα μπορεί να χρησιμοποιηθεί για την τμηματοποίηση μεγάλων τροφοδοτικών, μειώνοντας τις ζώνες διακοπής λειτουργίας και επιτρέποντας τη ρύθμιση της τάσης μέσω μεταγωγής τράπεζας πυκνωτών.

5. Εσωτερικές εγκαταστάσεις σε μεταλλικά κλειστά συστήματα διανομής. Η τεχνολογία κενού εξαλείφει τη χρήση αερίου SF6 και τις σχετικές περιβαλλοντικές ανησυχίες.

Εταιρικό προφίλ και παραγωγική ικανότητα

Ευκολία: Οικόπεδο 10 mu (6.667 m²) στο Liushi, Zhejiang, με επιφάνεια παραγωγής 10.000 m².

Εργατικό δυναμικό: 120 εργαζόμενοι, συμπεριλαμβανομένων 20 τεχνικών επαγγελματιών μεσαίας και ανώτερης ηλικίας. Εγγεγραμμένο κεφάλαιο 81,68 εκατομμύρια RMB, συνολικό ενεργητικό περίπου 200 εκατομμύρια RMB.

Πιστοποιήσεις: ISO 9001:2008 (ποιότητα), ISO 14001 (περιβάλλον), ISO 45001 (υγεία και ασφάλεια στην εργασία).

Έλεγχος διαδικασίας: Σύστημα ERP για προμήθεια υλικών, κατασκευή και ιχνηλασιμότητα. Οι συνήθεις δοκιμές περιλαμβάνουν διηλεκτρικούς ελέγχους αντοχής, μηχανικής λειτουργίας και αντίστασης επαφής σε κάθε μονάδα.

Τεχνικές συνεργασίες: Συνεργάζεται με το Xi'an Senyuan, το Ινστιτούτο Ηλεκτρικής Έρευνας του Πεκίνου και το Ερευνητικό Ινστιτούτο Υψηλής Τάσης Xi'an για δοκιμές τύπου και συμμόρφωση με τα πρότυπα.

FAQ

Ε1: Μπορεί αυτός ο διακόπτης κενού εσωτερικού χώρου υψηλής τάσης AC με διακόπτη γείωσης να αντικαταστήσει έναν διακόπτη κενού;
Όχι. Έχει σχεδιαστεί μόνο για εναλλαγή φορτίου. Για προστασία από βραχυκύκλωμα, πρέπει να συνδυάζεται με ασφάλειες ή να βασίζεται σε διακόπτες κυκλώματος ανάντη.

Ε2: Τι συντήρηση απαιτείται για τον διακόπτη κενού;
Ο διακόπτης κενού είναι σφραγισμένος και δεν χρειάζεται συντήρηση. Οι έλεγχοι ρουτίνας περιλαμβάνουν μηχανική λειτουργία, λίπανση και επαλήθευση ασφάλισης.

Ε3: Ο διακόπτης γείωσης είναι στάνταρ ή προαιρετικός;
Ο διακόπτης γείωσης είναι προαιρετικός (ονομάζεται D). Όταν καθορίζεται, είναι μηχανικά κλειδωμένο με τις κύριες επαφές για ασφαλή συντήρηση.

Ε4: Ποιος είναι ο τυπικός χρόνος παράδοσης και δυνατότητα προσαρμογής;
Οι τυπικές μονάδες με μηχανισμό ελατηρίου και διακόπτη γείωσης αποστέλλονται εντός 4-6 εβδομάδων. Προσαρμογές (βοηθητικές επαφές, τοποθέτηση, τροποποιήσεις μηχανισμού) είναι διαθέσιμες κατόπιν αιτήματος.

Τεχνικές Παράμετροι

Μπορείτε να ελέγξετε δύο εκδόσεις δεδομένων παραμέτρων για τον διακόπτη διακοπής φορτίου κενού τύπου Handcart με συνδυασμό διακόπτη αποσύνδεσης παρακάτω:

Ο εσωτερικός διακόπτης κενού εναλλασσόμενου ρεύματος υψηλής τάσης με διακόπτη γείωσης της Sangao είναι κατάλληλος για τριφασικό δίκτυο δακτυλίου AC50Hz ή τροφοδοτικό τερματικού και βιομηχανικό ηλεκτρικό εξοπλισμό, χρησιμοποιείται κυρίως για έλεγχο φορτίου και προστασία από βραχυκύκλωμα. Ο διακόπτης διακοπής φορτίου δημιουργεί και διακόπτει το ρεύμα φορτίου, το ρεύμα κλειστού βρόχου, τον μετασχηματιστή χωρίς φορτίο και το ρεύμα φόρτισης καλωδίου. Ο συνδυασμός μπορεί να διακόψει οποιοδήποτε ρεύμα μέχρι το ονομαστικό ρεύμα βραχυκυκλώματος. Η απόσταση απομόνωσης άμεσης δράσης και ο θάλαμος πυρόσβεσης τόξου συνδέονται, με χειροκίνητη και ηλεκτρική λειτουργία. Ο μοναδικός μηχανισμός μετάδοσης κίνησης επιτρέπει στον θάλαμο πυρόσβεσης τόξου να αντέχει υψηλή τάση μόνο τη στιγμή του κλεισίματος και της κατασκευής, γεγονός που επιτυγχάνει μικρό όγκο και μικρό βάρος.

Οχι.	Είδος	Μονάδα	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Ονομαστική τάση	KV	12	12
2	Ονομαστική συχνότητα	HZ	50	50
3	Ονομαστικό ρεύμα	A	630	125
4	Τάση αντοχής συχνότητας ισχύος 1 λεπτό Αντοχή στην τάση κεραυνών	KV	Απόσταση ανοίγματος θαλάμου πυρόσβεσης τόξου:30, φάση σε φάση 42; σε απόσταση απομόνωσης 48 Φάση σε φάση 75; σε απόσταση απομόνωσης 85	Απόσταση ανοίγματος θαλάμου πυρόσβεσης τόξου:30, φάση σε φάση 42; σε απόσταση απομόνωσης 48 Φάση σε φάση 75; σε απόσταση απομόνωσης 85
5	Ονομαστικό δυναμικό ρεύμα (αιχμή)	ΚΑ	50	-
6	Ρεύμα θερμικής σταθερότητας 4S	ΚΑ	20	-
7	Ονομαστικό ρεύμα διακοπής ενεργού φορτίου	A	630	125
8	Ονομαστικό ρεύμα διακοπής κλειστού βρόχου	A	630	125
9	Ονομαστικό ρεύμα θραύσης φόρτισης καλωδίου	A	10	10
10	Ικανότητα θραύσης μετασχηματιστή χωρίς φορτίο	KVA	1250	1250
11	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	ΚΑ	-	31.5
12	Ονομαστικό ρεύμα μεταφοράς, ονομαστικό ρεύμα ανάληψης	A	-	2000
13	Μοντέλο ασφάλειας	-	SDLAJ-12	SFLAJ-12
14	Ενέργεια εξόδου του επιθετικού	J	-	2-5 (Μεσαίο)
15	Ονομαστικό ρεύμα βραχυκυκλώματος	ΚΑ	50	50
16	Ονομαστικό δυναμικό ρεύμα του διακόπτη γείωσης	ΚΑ	50	50
17	Ρεύμα θερμικής σταθερότητας 2S του διακόπτη γείωσης	ΚΑ	20	20
18	Ονομαστική τάση βοηθητικού κυκλώματος	V	AC/CD220;110	AC/CD220;110
19	Χρόνος μηχανικής ζωής	-	10000	10000

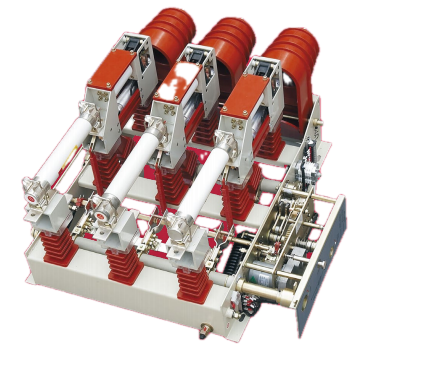

Περίγραμμα και Ανάλυση μεγέθους και εξαρτημάτων εγκατάστασης

Οχι.	Συστατικό
1	Διορθώθηκε η επαφή
2	Μονωτικό κάλυμμα
3	Παραθυρόφυλλο
4	Σασί
5	Θάλαμος πυρόσβεσης τόξου κενού
6	Πλάκα οδηγός
7	Ασφάλεια ηλεκτρική
8	Άξονας αποθήκευσης ενέργειας
9	Άξονας διακόπτη γείωσης
10	Πίνακας λειτουργίας
