Γνωρίζετε τις βασικές εκτιμήσεις για την εγκατάσταση ενός διακόπτη κυκλώματος κενού εσωτερικού χώρου;

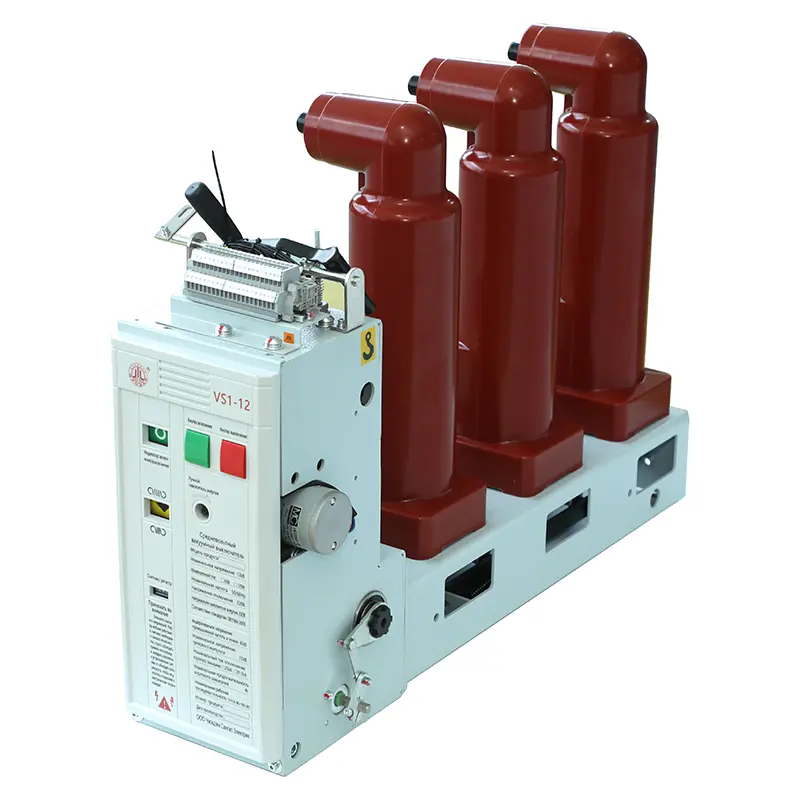

Ως συσκευή προστασίας πυρήνα του συστήματος ισχύος, η ποιότητα εγκατάστασης τουΔιακόπτης κυκλώματος εσωτερικού χώρου τοποθετημένου εσωτερικού χώρουεπηρεάζει άμεσα την επιχειρησιακή ασφάλεια και διάρκεια ζωής. Κατά τη διάρκεια της φάσης κατασκευής, είναι επιτακτική ανάγκη να ακολουθήσουμε αυστηρά τις προδιαγραφές και να επικεντρωθούμε στις ακόλουθες πτυχές:

1. Περιβαλλοντική αξιολόγηση και προετοιμασία

Περιβαλλοντικές απαιτήσεις: Το περιβάλλον εγκατάστασης για έναν διακόπτη κυκλώματος κενού εσωτερικού χώρου πρέπει να είναι καθαρό, ξηρό (σχετική υγρασία ≤ 85%, χωρίς συμπύκνωση), καλά αεριζόμενο και απαλλαγμένο από εύφλεκτα, εκρηκτικά, διαβρωτικά αέρια και αγώγιμη σκόνη. Η θερμοκρασία περιβάλλοντος πρέπει να ελέγχεται αυστηρά εντός της επιτρεπόμενης περιοχής -5 ° C έως +40 ° C. Διαστημικό Αποθεματικό: Εξασφαλίστε επαρκή χώρο στο υπουργικό συμβούλιο διανομής για να φιλοξενήσετε τις διαστάσεις του διακόπτη του κυκλώματος, το εύρος χειρισμού χειρισμού (μη προωθημένες λειτουργίες κλεισίματος/ανοίγματος) και τις καθορισμένες απαιτήσεις απόστασης ασφαλείας (ανατρέξτε στο εγχειρίδιο προϊόντων). Η πόρτα του υπουργικού συμβουλίου πρέπει να είναι πλήρως ανοιχτή για εύκολη συντήρηση. Επιθεώρηση θεμελίωσης: Το βραχίονα τοποθέτησης πρέπει να είναι ασφαλής, επίπεδη και επίπεδο, με επαρκή ακαμψία και δύναμη για να αντέξει την επίδραση της λειτουργίας του διακόπτη κυκλώματος και των δυνάμεων βραχυκυκλώματος. Η δομή του υπουργικού συμβουλίου πρέπει να είναι απαλλαγμένη από παραμόρφωση και οι οπές τοποθέτησης πρέπει να είναι ευθυγραμμισμένες με ακρίβεια.

2. Ακριβής εγκατάσταση και ασφαλής στερέωση

Ανύψωση και χειρισμός: Χρησιμοποιήστε τον κατάλληλο εξοπλισμό ανύψωσης και χειριστείτε απαλά τον διακόπτη του κυκλώματος, αποφεύγοντας την υπερβολική δόνηση και την πρόσκρουση. Μην ανυψώσετε ή τραβήξετε τη μοτοσυκλέτα ή τη χειρολαβή λειτουργίας. Ακριβής τοποθέτηση: Σπρώξτε το σώμα του διακόπτη του κυκλώματος με ακρίβεια στη σιδηροτροχιά ή στο βραχίονα, εξασφαλίζοντας ότι είναι πλήρως ευθυγραμμισμένη με τις οπές σταθεροποίησης. Ασφαλής στερέωση: Χρησιμοποιήστε τα μπουλόνια, τα ροδέλες και τα στοιχεία κλειδώματος (όπως πλυντήρια ελατηρίων και κλειδαριά) που πληρούν τις προδιαγραφές του κατασκευαστή και πληρούν την καθορισμένη ροπή σύσφιξης, σφίγγοντας τα ομοιόμορφα και διαγώνια σταδιακά. Οποιαδήποτε χαλαρότητα θα αυξήσει τη λειτουργική δόνηση και θα θέσει σε κίνδυνο την ασφάλεια.

3. Αξιόπιστες ηλεκτρικές συνδέσεις

Συμβατότητα BUSBAR/CABLE: Οι προδιαγραφές σύνδεσης ή των καλωδίων πρέπει να σχεδιάζονται ώστε να ταιριάζουν με την ικανότητα αντοχής του βραχυπρόθεσμου ρεύματος και βραχυκυκλώματος του κυκλώματος και οι επιφάνειες σύνδεσης πρέπει να είναι ομαλές και καθαρές. Προετοιμασία επιφάνειας επαφής: Αφαιρέστε καλά οποιοδήποτε στρώμα οξειδίου ή βρωμιά στις επιφάνειες σύνδεσης του αγωγού. Εφαρμόστε μια γενναιόδωρη ποσότητα υψηλής ποιότητας αγώγιμο λίπος (ηλεκτρικό λίπος ένωσης) για να μειώσετε σημαντικά την αντίσταση επαφής και να αποτρέψετε την οξείδωση. Έλεγχος ροπής: Αυτό είναι κρίσιμο! Χρησιμοποιήστε ένα βαθμονομημένο κλειδί ροπής για να σφίξετε όλα τα μπουλόνια σύνδεσης, συμπεριλαμβανομένων εκείνων των ακροδεκτών εισόδου και εξόδου, αυστηρά στην τιμή ροπής που καθορίζεται από τον κατασκευαστή του διακόπτη. Η υπερβολική σφυρήλατο μπορεί να προκαλέσει κακή επαφή και υπερθέρμανση, ενώ η υπερβολική σφυρήλατο μπορεί να βλάψει τους ακροδέκτες ή τα νήματα.

4. Επιθεώρηση μηχανισμού λειτουργίας

Χειροκίνητη επαλήθευση λειτουργίας: με τοΔιακόπτης κυκλώματος εσωτερικού χώρου τοποθετημένου εσωτερικού χώρουΠλήρως απενεργοποιημένη, επανειλημμένα εκτελεί αργή χειροκίνητη φόρτιση, κλείσιμο και λειτουργίες ανοίγματος για να εξασφαλίσει ομαλή και ευέλικτη λειτουργία, χωρίς να κολλήσει ή μη φυσιολογικό θόρυβο και ακριβή και σαφή ένδειξη θέσης (ανοιχτή/κλειστή/φόρτιση). Βοηθητική επαλήθευση διακόπτη: Ελέγξτε ότι η κατάσταση ενεργοποίησης/απενεργοποίησης του βοηθητικού διακόπτη (κανονικά ανοικτή/κλειστή) αντιστοιχεί με ακρίβεια στην κύρια θέση του διακόπτη και ότι η καλωδίωση είναι σωστή και ασφαλής.

5. Λειτουργική λειτουργία μετά την εγκατάσταση

Δοκιμή μόνωσης: Χρησιμοποιήστε ένα megohmmeter κατάλληλο για την τάση της βαθμολογίας τουΔιακόπτης κυκλώματος εσωτερικού χώρου τοποθετημένου εσωτερικού χώρουΓια να ελέγξετε την κύρια αντίσταση μόνωσης κυκλώματος στη γείωση και μεταξύ των φάσεων όπως απαιτείται από τους κανονισμούς (π.χ. κύριο κύκλωμα: 1000V εύρος, ≥100mΩ). Μέτρηση μηχανικής ιδιοκτησίας (εάν επιτρέπουν οι συνθήκες): Συνιστάται να χρησιμοποιείτε ειδικά όργανα για τη μέτρηση των παραμέτρων, όπως ο χρόνος ανοίγματος/κλεισίματος, η ταχύτητα, η απόσταση ανοίγματος επαφής, η υπερβολική τιμή, ο χρόνος αναπήδησης, η συγχρονικότητα κ.λπ. Τα δεδομένα πρέπει να συγκριθούν με την έκθεση του εργοστασίου και εντός της αποδεκτής απόκλισης. Δοκιμή λειτουργίας χωρίς φορτίο: Πριν από την εφαρμογή της τελικής ισχύος, εκτελέστε αρκετές ηλεκτρικές λειτουργίες (κλείσιμο και άνοιγμα) για να επιβεβαιώσετε την αξιοπιστία της λειτουργίας και την ορθότητα της ένδειξης θέσης. Προστασία και επαλήθευση κυκλώματος σήματος: Προσομοίωση σημάτων για τη δοκιμή της ακρίβειας λογικής σύνδεσης και μετάδοσης σήματος μεταξύ του διακόπτη κυκλώματος, της συσκευής προστασίας του ρελέ και του κεντρικού συστήματος σήματος.
