Πώς μπορεί μια πτυσσόμενη ασφάλεια διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρου να βελτιώσει την ασφάλεια στην εναέρια διανομή ρεύματος

Περίληψη:Η αξιόπιστη προστασία σφαλμάτων είναι απαραίτητη για τα εναέρια συστήματα διανομής ισχύος, ειδικά όπου οι μετασχηματιστές, οι γραμμές διακλάδωσης και οι βιομηχανικοί τροφοδότες εκτίθενται σε υπερφόρτωση, βραχυκυκλώματα, άνεμο, βροχή και αλλαγές θερμοκρασίας. ΕναΑσφάλεια πτώσης διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρουπαρέχει έναν πρακτικό συνδυασμό προστασίας από υπερένταση και ορατής μηχανικής απομόνωσης. Σχεδιάστηκε και κατασκευάστηκε απόSangao, αυτή η συσκευή προστασίας έχει σχεδιαστεί για εφαρμογές διανομής σε εξωτερικούς χώρους όπου η αξιόπιστη διακοπή σφάλματος και η απλή συντήρηση είναι ζωτικής σημασίας.

Πίνακας περιεχομένων

1. Γιατί είναι σημαντική η πτώχευση του διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρου;
2. Πώς λειτουργεί μια ασφάλεια εγκατάλειψης;
3. Ποια είναι τα βασικά χαρακτηριστικά του διακόπτη προστασίας;
4. Ποιες περιβαλλοντικές συνθήκες μπορεί να χειριστεί;
5. Πού χρησιμοποιείται η ασφάλεια πτώσεως του διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρου;
6. Πώς ο ποιοτικός έλεγχος βελτιώνει την αξιοπιστία του προϊόντος;
7. Τι πρέπει να λάβουν υπόψη οι αγοραστές όταν επιλέγουν μια ασφάλεια εγκατάλειψης;
8. Συχνές Ερωτήσεις

Γιατί είναι σημαντική η πτώχευση του διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρου;

Τα εναέρια δίκτυα διανομής λειτουργούν σε περιβάλλοντα όπου ο ηλεκτρικός εξοπλισμός μπορεί να εκτεθεί σε απρόβλεπτα φορτία, βραχυκυκλώματα, καταιγίδες, ισχυρούς ανέμους και άλλες εξωτερικές συνθήκες. Ένα σφάλμα που δεν απομονώνεται γρήγορα μπορεί να εξαπλωθεί μέσω του δικτύου διανομής και να καταστρέψει δυνητικά μετασχηματιστές, αγωγούς, διακόπτες και άλλο ακριβό εξοπλισμό.

ΕναΑσφάλεια πτώσης διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρουπαρέχει ένα ειδικό σημείο προστασίας για αυτά τα συστήματα. Όταν το υπερβολικό ρεύμα προκαλεί την τήξη του στοιχείου ασφάλειας, η διαδρομή ρεύματος διακόπτεται. Ταυτόχρονα, το συγκρότημα της ασφάλειας πέφτει μηχανικά από τη θέση επαφής του, δημιουργώντας ένα ορατό κενό αέρα.

Αυτός ο συνδυασμός ηλεκτρικής διακοπής και φυσικής απομόνωσης προσφέρει πολλά πρακτικά οφέλη:

• Προστατεύει τους μετασχηματιστές διανομής από επιβλαβείς συνθήκες υπερέντασης.
• Βοηθά στην απομόνωση εντοπισμένων βλαβών στις εναέριες γραμμές διακλάδωσης.
• Παρέχει μια σαφώς ορατή ένδειξη ότι μια ασφάλεια έχει λειτουργήσει.
• Υποστηρίζει ταχύτερη αναγνώριση και συντήρηση σφαλμάτων.
• Χρησιμοποιεί μια σχετικά απλή αρχή μηχανικής λειτουργίας.
• Παρέχει μια πρακτική λύση προστασίας για υπαίθριες υποδομές κοινής ωφέλειας.

Για εργολάβους ηλεκτρικής ενέργειας και ομάδες προμηθειών κοινής ωφέλειας που αναζητούν απρομηθευτής ασφαλειών πτώσης υψηλής τάσης, η κατανόηση αυτών των χαρακτηριστικών είναι σημαντική κατά την αξιολόγηση της απόδοσης μακροπρόθεσμης προστασίας.

Πώς λειτουργεί μια ασφάλεια εγκατάλειψης;

Η αρχή λειτουργίας μιας πτυσσόμενης ασφάλειας είναι απλή αλλά εξαιρετικά αποτελεσματική. Το στοιχείο ασφάλειας μεταφέρει κανονικό ρεύμα λειτουργίας ενώ παραμένει ανέπαφο κάτω από σωστά επιλεγμένες ηλεκτρικές συνθήκες. Όταν ένα ρεύμα υπερφόρτωσης ή σφάλματος υπερβαίνει το σχεδιασμένο επίπεδο λειτουργίας του στοιχείου ασφάλειας, το στοιχείο λιώνει και διακόπτει το κύκλωμα.

Η λειτουργία μηχανικής εγκατάλειψης γίνεται τότε ιδιαίτερα σημαντική. Ο σχεδιασμός του Sangao χρησιμοποιεί έναν βραχίονα εναλλαγής με ελατήριο και ένα συγκρότημα τεντωμένης ασφάλειας. Μόλις λιώσει το στοιχείο ασφάλειας, απελευθερώνεται η μηχανική τάση. Η μονάδα ασφαλειών κινείται προς τα έξω και προς τα κάτω, αφήνοντας έναν ορατό φυσικό διαχωρισμό μεταξύ της ενεργοποιημένης επαφής και του σωλήνα ασφαλειών.

Αυτό δημιουργεί δύο σημαντικά αποτελέσματα προστασίας:

1. Ηλεκτρική διακοπή:Το λιωμένο στοιχείο ασφάλειας σπάει την τρέχουσα διαδρομή.
2. Ορατή απομόνωση:Ο σωλήνας ασφάλειας πέφτει από τη θέση λειτουργίας του, επιτρέποντας στο προσωπικό συντήρησης να αναγνωρίσει πιο εύκολα το λειτουργικό σημείο προστασίας.

Σε σύγκριση με τις ρυθμίσεις προστασίας όπου μια αποτυχημένη ασφάλεια μπορεί να παραμείνει φυσικά κοντά στην αρχική της θέση επαφής, μια θετική ενέργεια εγκατάλειψης μπορεί να κάνει τον εντοπισμό βλάβης πιο απλό για τα συνεργεία κοινής ωφελείας.

Ποια είναι τα βασικά χαρακτηριστικά του διακόπτη προστασίας;

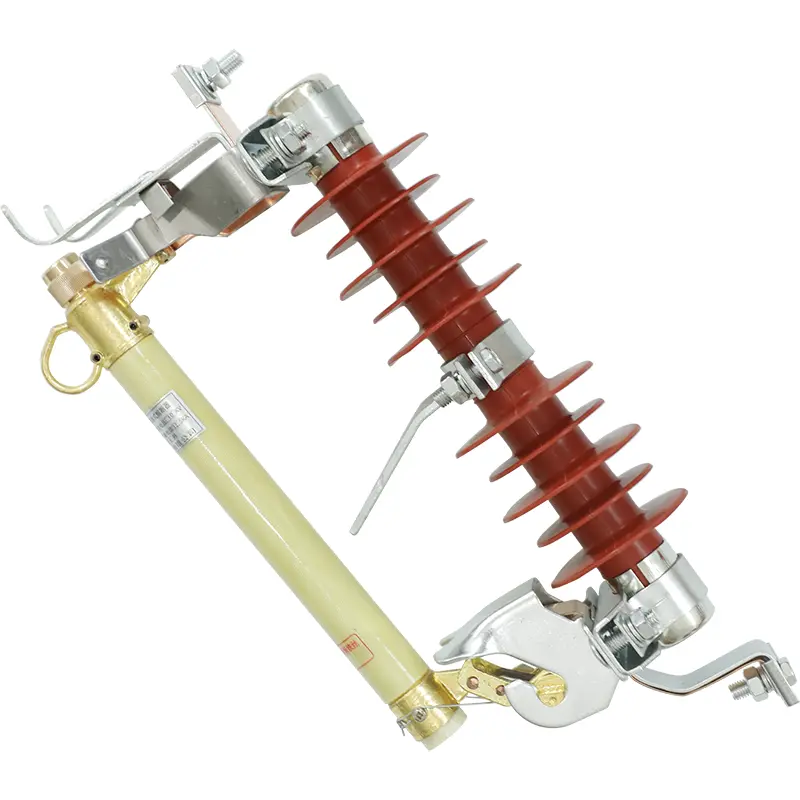

Μια υψηλής ποιότητας συσκευή προστασίας εξωτερικού χώρου πρέπει να συνδυάζει την ηλεκτρική λειτουργικότητα με τη μηχανική αντοχή και την περιβαλλοντική αντίσταση. Η ασφάλεια Drop-out Switch Protection High Voltage Outdoor Sangao ενσωματώνει πολλά χαρακτηριστικά που προορίζονται για περιβάλλοντα διανομής εναέριας επιφάνειας.

Ο συνδυασμός αυτών των χαρακτηριστικών καθιστά τη συσκευή ιδιαίτερα κατάλληλη για εφαρμογές όπου η προστασία, η ορατότητα, η δυνατότητα συντήρησης και η μηχανική αντοχή είναι όλα σημαντικά ζητήματα.

Ποιες περιβαλλοντικές συνθήκες μπορεί να χειριστεί;

Ο εξοπλισμός ηλεκτρικής προστασίας εξωτερικού χώρου πρέπει να λειτουργεί αξιόπιστα παρά τις μεταβαλλόμενες περιβαλλοντικές συνθήκες. Σύμφωνα με τις δημοσιευμένες πληροφορίες προϊόντος της Sangao, η Ασφάλεια Drop-out διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρου έχει σχεδιαστεί με βάση καθορισμένα περιβαλλοντικά κριτήρια λειτουργίας.

Αυτές οι παράμετροι είναι ιδιαίτερα σημαντικές για τους αγοραστές που εργάζονται σε έργα διανομής σε εξωτερικούς χώρους. Πριν από την προμήθεια, οι μηχανικοί θα πρέπει πάντα να επαληθεύουν τις πραγματικές συνθήκες του χώρου, την τάση του συστήματος, τις απαιτήσεις ρεύματος, τη διαμόρφωση εγκατάστασης, το υψόμετρο και τα ισχύοντα τοπικά ηλεκτρικά πρότυπα για να διασφαλίσουν ότι ο επιλεγμένος εξοπλισμός έχει καθοριστεί σωστά.

Πού χρησιμοποιείται η ασφάλεια πτώσεως του διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρου;

Το κύριο πλεονέκτημα μιας ασφάλειας πτώσης είναι η ικανότητά της να παρέχει τοπική προστασία από υπερένταση χωρίς να απαιτείται μια υπερβολικά περίπλοκη διάταξη προστασίας. Αυτό το καθιστά χρήσιμο σε πολλά σενάρια διανομής γενικών εξόδων.

Προστασία μετασχηματιστή με στύλο

Οι μετασχηματιστές διανομής που είναι εγκατεστημένοι σε πόλους κοινής ωφέλειας απαιτούν προστασία από σφάλματα στον μετασχηματιστή ή στα κυκλώματα κατάντη. Στην πλευρά της υψηλής τάσης μπορεί να εγκατασταθεί μια πτυσσόμενη ασφάλεια για να παρέχει ένα ειδικό σημείο προστασίας. Εάν παρουσιαστεί σοβαρή κατάσταση υπερέντασης, η ασφάλεια λειτουργεί και διαχωρίζει τον επηρεαζόμενο μετασχηματιστή από την παροχή.

Γραμμές Αγροτικών και Υπεραστικών Υποκαταστημάτων

Οι μεγάλες εναέριες γραμμές μπορούν να περιέχουν πολλαπλά σημεία διακλάδωσης και να εξυπηρετούν γεωγραφικά διασκορπισμένα φορτία. Η εγκατάσταση προστασίας σε στρατηγικές τοποθεσίες βοηθά στην απομόνωση τοπικών προβλημάτων αντί να επιτρέπει σε κάθε σφάλμα να επηρεάζει ένα μεγαλύτερο τμήμα του δικτύου.

Τροφοδότες Βιομηχανικής Διανομής

Οι εγκαταστάσεις εξόρυξης, οι μονάδες παραγωγής και άλλες βιομηχανικές εγκαταστάσεις ενδέχεται να χρησιμοποιούν εναέριες εισερχόμενες γραμμές για την τροφοδοσία υποσταθμών ή εξοπλισμού διανομής. Μια κατάλληλα καθορισμένη ασφάλεια πτώσης μπορεί να παρέχει πρωτεύουσα προστασία από βραχυκύκλωμα και υπερένταση για αυτά τα εισερχόμενα κυκλώματα.

Υπαίθρια υποδομή κοινής ωφέλειας

Επειδή η συσκευή έχει σχεδιαστεί για εγκατάσταση σε εξωτερικούς χώρους, μπορεί να ληφθεί υπόψη για στύλους κοινής ωφέλειας και άλλες εκτεθειμένες τοποθεσίες διανομής όπου ο εξοπλισμός προστασίας πρέπει να αντέχει στο περιβαλλοντικό στρες ενώ παραμένει προσβάσιμος για επιθεώρηση και συντήρηση.

Πώς ο ποιοτικός έλεγχος βελτιώνει την αξιοπιστία του προϊόντος;

Η μηχανική συνοχή είναι ιδιαίτερα σημαντική για μια ασφάλεια που πέφτει, επειδή η ηλεκτρική προστασία είναι μόνο ένα μέρος της λειτουργίας της. Η ασφάλεια πρέπει επίσης να λειτουργεί μηχανικά όπως προβλέπεται μετά την τήξη του στοιχείου ασφάλειας.

Η Sangao δηλώνει ότι η κατασκευή διακοπτών εξωτερικού χώρου ακολουθεί ένα πλαίσιο ποιότητας ISO9001. Η διαδικασία παραγωγής αυτού του τύπου εξοπλισμού προστασίας περιλαμβάνει μηχανικούς ελέγχους ευθυγράμμισης, βαθμονόμηση τάσης ελατηρίου και συνεχή δοκιμή μεταφοράς ρεύματος.

Για τις ομάδες προμηθειών, ο ποιοτικός έλεγχος θα πρέπει επομένως να αξιολογηθεί από διάφορες οπτικές γωνίες:

• Ηλεκτρική απόδοση:Επιβεβαιώστε ότι το στοιχείο ασφάλειας και η ονομαστική τιμή ρεύματος ταιριάζουν με το επιδιωκόμενο σύστημα.
• Μηχανική λειτουργία:Επαληθεύστε την αξιόπιστη ενέργεια εγκατάλειψης μετά τη λειτουργία της ασφάλειας.
• Δομή μόνωσης:Ελέγξτε την ακεραιότητα και την ανθεκτικότητα των μονωτικών εξαρτημάτων.
• Σύνδεση τερματικού:Εξασφαλίστε κατάλληλη συμβατότητα αγωγού και ασφαλείς ηλεκτρικές συνδέσεις.
• Περιβαλλοντική καταλληλότητα:Αντιστοιχίστε τις συνθήκες λειτουργίας του προϊόντος με το σημείο εγκατάστασης.
• Συνέπεια παραγωγής:Επιλέξτε έναν κατασκευαστή με καθιερωμένες διαδικασίες επιθεώρησης και διαχείρισης ποιότητας.

Αυτές οι σκέψεις βοηθούν στη μετατροπή μιας αγοράς βασικού εξαρτήματος σε μια πλήρη απόφαση συστήματος προστασίας.

Τι πρέπει να λάβουν υπόψη οι αγοραστές όταν επιλέγουν μια ασφάλεια εγκατάλειψης;

Η επιλογή μιας εξωτερικής ασφάλειας διακόπτη προστασίας υψηλής τάσης δεν πρέπει να βασίζεται μόνο στην τιμή. Θα πρέπει πρώτα να αξιολογηθούν η ηλεκτρική συμβατότητα και οι συνθήκες εφαρμογής.

1. Τάση συστήματος:Επιβεβαιώστε την ονομαστική τάση που απαιτείται από το εναέριο δίκτυο διανομής.
2. Τρέχουσα βαθμολογία:Επιλέξτε ένα στοιχείο ασφάλειας κατάλληλο για το κανονικό φορτίο και τις αναμενόμενες συνθήκες σφάλματος.
3. Περιβάλλον εγκατάστασης:Αξιολογήστε τη θερμοκρασία, τον άνεμο, το υψόμετρο, τις σεισμικές συνθήκες και την έκθεση στις καιρικές συνθήκες.
4. Απαιτήσεις μετασχηματιστή:Εάν χρησιμοποιείται για προστασία μετασχηματιστή, συντονίστε τα χαρακτηριστικά της ασφάλειας με τις απαιτήσεις χωρητικότητας και προστασίας του μετασχηματιστή.
5. Συμβατότητα αγωγού:Ελέγξτε τη σχεδίαση των ακροδεκτών και τις διαστάσεις του αγωγού πριν την εγκατάσταση.
6. Απαιτήσεις συντήρησης:Σκεφτείτε εάν ο μηχανισμός εγκατάλειψης παρέχει επαρκή ορατότητα και προσβασιμότητα για τις τοπικές ομάδες συντήρησης.
7. Ικανότητα κατασκευαστή:Αξιολογήστε την εμπειρία κατασκευής, τη διαχείριση ποιότητας, τις διαδικασίες δοκιμών και την τεχνική υποστήριξη.

Για διεθνείς αγοραστές που αναζητούν αΚατασκευαστής εξοπλισμού προστασίας υψηλής τάσης στην Κίνα, η Sangao παρέχει μια σειρά προϊόντων διανομής υψηλής τάσης που καλύπτουν προστασία, μεταγωγή, απομόνωση και σχετικές εφαρμογές.

Συχνές Ερωτήσεις

Τι είναι μια ασφάλεια διακοπής προστασίας υψηλής τάσης εξωτερικού χώρου;

Είναι μια εξωτερική συσκευή προστασίας υψηλής τάσης που έχει σχεδιαστεί για να διακόπτει το υπερβολικό ρεύμα και να διαχωρίζει φυσικά το συγκρότημα ασφαλειών από την επαφή του μετά τη λειτουργία του στοιχείου ασφάλειας. Χρησιμοποιείται συνήθως για την προστασία μετασχηματιστών, γραμμών διακλάδωσης και εναέριου εξοπλισμού διανομής.

Γιατί πέφτει ο σωλήνας της ασφάλειας μετά από σφάλμα;

Η ενέργεια εγκατάλειψης παρέχει μια ορατή φυσική ένδειξη ότι η ασφάλεια έχει λειτουργήσει. Όταν το στοιχείο ασφάλειας λιώσει, η μηχανική τάση στο συγκρότημα λειτουργίας απελευθερώνεται, επιτρέποντας στη μονάδα ασφαλειών να κινηθεί προς τα κάτω και να δημιουργήσει ένα διάκενο αέρα.

Μπορεί αυτή η ασφάλεια να χρησιμοποιηθεί για μετασχηματιστές που είναι τοποθετημένοι σε πόλο;

Ναί. Οι μετασχηματιστές διανομής που είναι τοποθετημένοι σε πόλο είναι ένα από τα κύρια σενάρια εφαρμογής για αυτόν τον τύπο συσκευής προστασίας. Η ασφάλεια μπορεί να παρέχει προστασία από υπερένταση στην πλευρά της υψηλής τάσης όταν επιλεγεί σωστά και συντονιστεί με τον μετασχηματιστή και το σύστημα διανομής.

Για ποιες εξωτερικές συνθήκες είναι σχεδιασμένη η ασφάλεια Sangao;

Οι δημοσιευμένες προδιαγραφές υποδεικνύουν θερμοκρασία λειτουργίας περιβάλλοντος από -30°C έως +40°C, μέγιστη ταχύτητα ανέμου 35 m/s και καταλληλότητα για εγκαταστάσεις έως 1000 m υψόμετρο χωρίς εργοστασιακή ρύθμιση. Έργα εκτός αυτών των συνθηκών θα πρέπει να αξιολογούνται με τον κατασκευαστή πριν από την προμήθεια.

Γιατί είναι χρήσιμη η ορατή απομόνωση για συντήρηση;

Μετά τη λειτουργία της ασφάλειας, ο σωλήνας της ασφάλειας πέφτει μακριά από την κανονική θέση επαφής. Αυτό δημιουργεί ένα ορατό φυσικό διάλειμμα αέρα που μπορεί να βοηθήσει το προσωπικό συντήρησης να αναγνωρίσει το λειτουργικό σημείο προστασίας κατά την αντιμετώπιση προβλημάτων και την αποκατάσταση του συστήματος.

Πώς πρέπει οι αγοραστές να επιλέξουν ένα κατάλληλο μοντέλο;

Οι αγοραστές θα πρέπει να αξιολογήσουν την τάση του συστήματος, το ονομαστικό ρεύμα, τις συνθήκες σφάλματος, τη χωρητικότητα του μετασχηματιστή όπου ισχύει, τις συνδέσεις αγωγών, τις περιβαλλοντικές συνθήκες, το υψόμετρο εγκατάστασης και τα ισχύοντα τοπικά πρότυπα. Συνιστάται τεχνική επιβεβαίωση με τον κατασκευαστή πριν από την τελική επιλογή.

Σύναψη

ΕναΑσφάλεια πτώσης διακόπτη προστασίας υψηλής τάσης εξωτερικού χώρουείναι κάτι περισσότερο από ένα απλό στοιχείο ασφάλειας: συνδυάζει διακοπή υπερέντασης, μηχανική απομόνωση εγκατάλειψης, ορατή ένδειξη σφάλματος και εξωτερική δομική προστασία σε μια πρακτική λύση. Για εναέρια δίκτυα διανομής, μετασχηματιστές σε πόλο, γραμμές αγροτικών διακλαδώσεων και βιομηχανικούς τροφοδότες, η επιλογή μιας σωστά σχεδιασμένης συσκευής μπορεί να βοηθήσει στη βελτίωση της προστασίας του εξοπλισμού και στην απλοποίηση της συντήρησης σφαλμάτων. Με καθιερωμένες κατασκευαστικές ικανότητες και διαδικασίες ποιοτικού ελέγχου,Sangaoμπορεί να υποστηρίξει πελάτες που αναζητούν αξιόπιστο εξοπλισμό προστασίας διανομής υψηλής τάσης. Εάν σχεδιάζετε ένα νέο έργο διανομής ηλεκτρικής ενέργειας ή χρειάζεστε μια κατάλληλη λύση για το υπάρχον δίκτυό σας,επικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις εφαρμογής, τις τεχνικές προδιαγραφές και τις ανάγκες προμηθειών σας.
