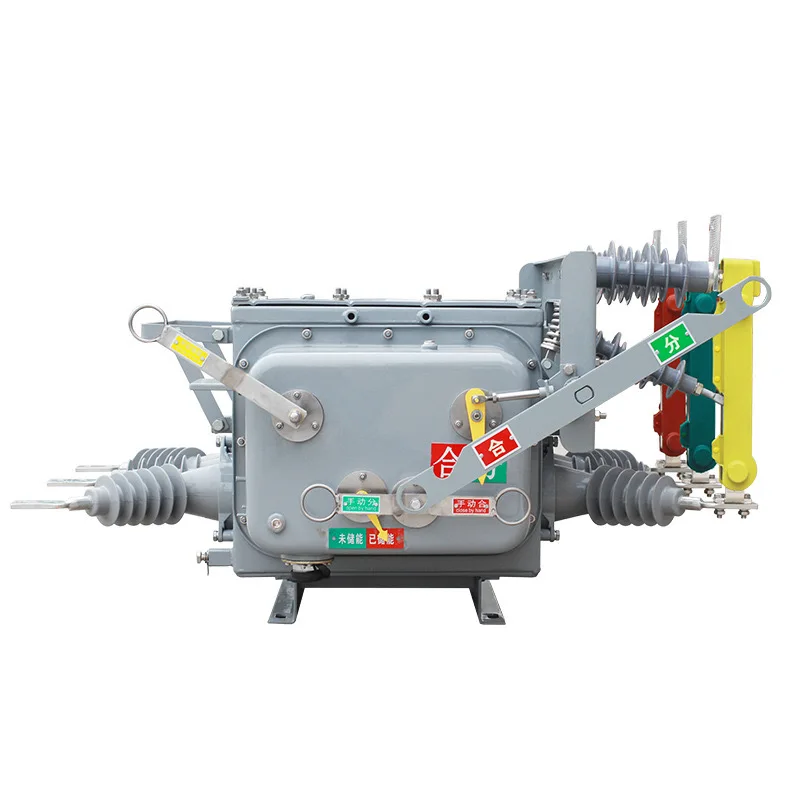

Μονάδα τριφασικού διακόπτη SanGao – Λειτουργίες, λειτουργίες ελέγχου και πληροφορίες εφαρμογών

Με την ταχεία ανάπτυξη του βιομηχανικού αυτοματισμού και της εμπορικής διανομής ισχύος, οι τριφασικοί διακόπτες κυκλώματος έχουν εξελιχθεί από απλές προστατευτικές συσκευές σε έξυπνες μονάδες που συνδυάζουν έλεγχο, προστασία και απομόνωση. Η μονάδα τριφασικού διακόπτη SanGao, συμβατή με περιβάλλοντα προσομοίωσης Simulink, παρέχει δύο ευέλικτους τρόπους ελέγχου: έλεγχο εξωτερικού σήματος (0 V για ανοιχτό, θετική τάση για κλείσιμο) και εσωτερικό έλεγχο βάσει χρονοδιακόπτη (προκαθορισμένοι χρόνοι μεταγωγής). Αυτή η ευελιξία απλοποιεί σημαντικά την ενοποίηση και τη δοκιμή του συστήματος. Σε αυτό το άρθρο, εμβαθύνουμε στις τεχνικές λεπτομέρειες αυτής της ενότητας και προσφέρουμε πρακτικές οδηγίες σχετικά με την επιλογή και την εφαρμογή.

1. Επισκόπηση μονάδας διακόπτη τριφασικών κυκλωμάτων

Η μονάδα τριφασικού διακόπτη κυκλώματος SanGao αποτελείται από τρεις ανεξάρτητους μονοπολικούς διακόπτες που συνδέονται μηχανικά για να λειτουργούν ταυτόχρονα μέσω μιας μονής χειρολαβής εναλλαγής. Μπορεί να συνδεθεί σε σειρά με τριφασικά φορτία για τον έλεγχο όλων των φάσεων ταυτόχρονα. Ο μηχανισμός κατάσβεσης τόξου είναι πανομοιότυπος με αυτόν των τυπικών αυτόματων διακοπτών κυκλώματος και η μονάδα περιλαμβάνει ενσωματωμένα κυκλώματα snubber Rs‑Cs για την καταστολή υπερτάσεων μεταγωγής – απαραίτητο όταν συνδέεται με επαγωγικά φορτία ή πηγές ρεύματος.

2. Βασικές λειτουργίες και τρόποι λειτουργίας

Ο τριφασικός διακόπτης SanGao προσφέρει δύο λειτουργίες ελέγχου που ταιριάζουν σε διαφορετικές ανάγκες εφαρμογής. Σελειτουργία εξωτερικού ελέγχου, το εικονίδιο της μονάδας εμφανίζει μια θύρα εισόδου ελέγχου, που επιτρέπει την εναλλαγή σε πραγματικό χρόνο μέσω σημάτων Simulink. Σελειτουργία εσωτερικού ελέγχου, οι χρόνοι μεταγωγής έχουν προκαθοριστεί στο πλαίσιο διαλόγου για τις αυτόματες ακολουθίες χρονισμού. Και στις δύο λειτουργίες, το ίδιο σήμα ελέγχου κινεί και τους τρεις διακόπτες, διασφαλίζοντας τη σύγχρονη λειτουργία.

2.1 Ρόλος του Snubber Circuit

Όταν ο διακόπτης συνδέεται με επαγωγικά φορτία (π.χ. κινητήρες, μετασχηματιστές) ή πηγές ρεύματος, το άνοιγμα του κυκλώματος μπορεί να δημιουργήσει υψηλές επαγόμενες υπερτάσεις που μπορεί να βλάψουν τη μόνωση ή τον ίδιο τον διακόπτη. Το ενσωματωμένο κύκλωμα snubber Rs‑Cs απορροφά αποτελεσματικά αυτήν την ενέργεια, περιορίζοντας τις κορυφές υπέρτασης και προστατεύοντας τόσο τον διακόπτη όσο και τον εξοπλισμό κατάντη. Οι χρήστες μπορούν να επιλέξουν να ενεργοποιήσουν ή να απενεργοποιήσουν αυτό το κύκλωμα ανάλογα με τον τύπο φορτίου.

2.2 Χαρακτηριστικά ταξιδιού και Μηχανισμός "Δωρεάν ταξίδι".

Η λειτουργία "χωρίς ταξίδι" διασφαλίζει ότι όταν συμβαίνει υπερφόρτωση ή βραχυκύκλωμα, ο εσωτερικός μηχανισμός αναγκάζει τις επαφές να ανοίξουν και η λαβή μετακινείται στη θέση απενεργοποίησης. Εάν προσπαθήσετε να κλείσετε τη λαβή, δεν θα κλείσετε ξανά τις επαφές μέχρι να αποκατασταθεί το σφάλμα και να μηδενιστεί η λαβή. Αυτό παρέχει ένα εγγενές φράγμα ασφαλείας, αποτρέποντας την επανενεργοποίηση όσο ένα σφάλμα παραμένει.

• Έλεγχος εξωτερικού σήματος (0 V / θετική τάση)
• Εσωτερικός έλεγχος χρονοδιακόπτη
• Κύκλωμα snubber Rs‑Cs (προαιρετικό)
• Μηχανισμός χωρίς ταξίδι
• Χαρακτηριστικό ενεργοποίησης σειράς χρονικής καθυστέρησης
• Υψηλή ικανότητα διακοπής βραχυκυκλώματος

3. Επεξήγηση βασικών τεχνικών προδιαγραφών

Η επιλογή του σωστού διακόπτη τριών φάσεων απαιτεί ενδελεχή κατανόηση των τεχνικών παραμέτρων του. Ο παρακάτω πίνακας συνοψίζει τις κύριες προδιαγραφές της μονάδας SanGao και τις πρακτικές τους συνέπειες για την επιλογή.

4. Οδηγός Βιομηχανικών Εφαρμογών και Επιλογής

Οι τριφασικοί διακόπτες κυκλώματος χρησιμοποιούνται ευρέως σε κέντρα ελέγχου κινητήρα, πίνακες διανομής, εξοπλισμό βιομηχανικού αυτοματισμού και προμήθειες εμπορικών κτιρίων. Ανάλογα με την εφαρμογή, μπορούν να χρησιμεύσουν ως κύριοι διακόπτες, συσκευές προστασίας διακλάδωσης ή διακόπτες λειτουργίας κινητήρα. Ακολουθούν τυπικές περιπτώσεις χρήσης και δείκτες επιλογής.

4.1 Κύριοι τομείς εφαρμογής

• Έλεγχος βιομηχανικού κινητήρα:Χρησιμοποιούνται ως εκκινητές απευθείας on-line, απαιτώντας ένα χαρακτηριστικό διαδρομής χρονικής καθυστέρησης για να αποφευχθεί η ενεργοποίηση στο ρεύμα εισόδου.
• Προστασία γραμμής διανομής:Εγκατεστημένο σε κύριες ή δευτερεύουσες πλακέτες διανομής για προστασία από υπερφόρτωση και βραχυκυκλώματα, με κατάλληλο συντονισμό με συσκευές ανάντη/κάτω ροής.
• Σετ γεννητριών έκτακτης ανάγκης:Λειτουργεί ως διακόπτης εξόδου της γεννήτριας, παρέχοντας απομόνωση και αντοχή σε πιθανά παροδικά υπερρεύματα.
• Συστήματα HVAC:Προστατεύει τους συμπιεστές, τους ανεμιστήρες και άλλους κινητήρες σε εξοπλισμό κλιματισμού και ψύξης – χρειάζεται επίσης χαρακτηριστικά χρονικής καθυστέρησης.

4.2 Βήματα Επιλογής

1. Προσδιορισμός του τύπου φορτίου:Αντιστασιακή ή επαγωγική; Έχει εισροή εκκίνησης; Αυτό καθορίζει το απαιτούμενο χαρακτηριστικό ταξιδιού.
2. Υπολογισμός ρεύματος λειτουργίας:Με βάση την ισχύ και την τάση φορτίου, υπολογίστε το μέγιστο ρεύμα γραμμής και προσθέστε ένα περιθώριο ασφαλείας 20–30%.
3. Εκτίμηση ρεύματος βραχυκυκλώματος:Λάβετε το μελλοντικό ρεύμα βραχυκυκλώματος από το σύστημα τροφοδοσίας. η ικανότητα θραύσης του διακόπτη πρέπει να είναι μεγαλύτερη.
4. Επιλέξτε λειτουργία ελέγχου:Έλεγχος εξωτερικού σήματος εάν απαιτείται απομακρυσμένη/αυτόματη λειτουργία. εσωτερικό χρονόμετρο εάν απαιτείται μόνο προγραμματισμένη εναλλαγή.
5. Σκεφτείτε την απαίτηση snubber:Για επαγωγικά φορτία (κινητήρες, μετασχηματιστές), ενεργοποιείτε πάντα το κύκλωμα snubber.

5. Χαρακτηριστικά προστασίας ασφάλειας

Η ασφάλεια είναι η κύρια προτεραιότητα στον ηλεκτρικό σχεδιασμό. Ο τριφασικός διακόπτης SanGao ενσωματώνει πολλαπλούς μηχανισμούς προστασίας που προστατεύουν όχι μόνο το κύκλωμα και τον εξοπλισμό αλλά και το προσωπικό.

• Προστασία υπερφόρτωσης:Η θερμομαγνητική μονάδα ενεργοποίησης ανοίγει το κύκλωμα όταν το ρεύμα υπερβαίνει την ονομαστική τιμή για παρατεταμένο χρονικό διάστημα, αποτρέποντας την υπερθέρμανση του καλωδίου.
• Προστασία από βραχυκύκλωμα:Το μαγνητικό ταξίδι δρα ακαριαία σε περίπτωση βραχυκυκλώματος, διακόπτοντας το ρεύμα σφάλματος μέσα σε χιλιοστά του δευτερολέπτου για να ελαχιστοποιηθεί η ζημιά.
• Λειτουργία απομόνωσης:Με τη λαβή στη θέση "off", το επαρκές κενό επαφής και η απόσταση μόνωσης παρέχουν ορατό σπάσιμο, ικανοποιώντας τις απαιτήσεις απομόνωσης.
• Χωρίς επαναφορά ταξιδιού:Αποτρέπει το εκ νέου κλείσιμο ενώ ένα σφάλμα παραμένει, εξαλείφοντας τον κίνδυνο ανθρώπινου λάθους.
