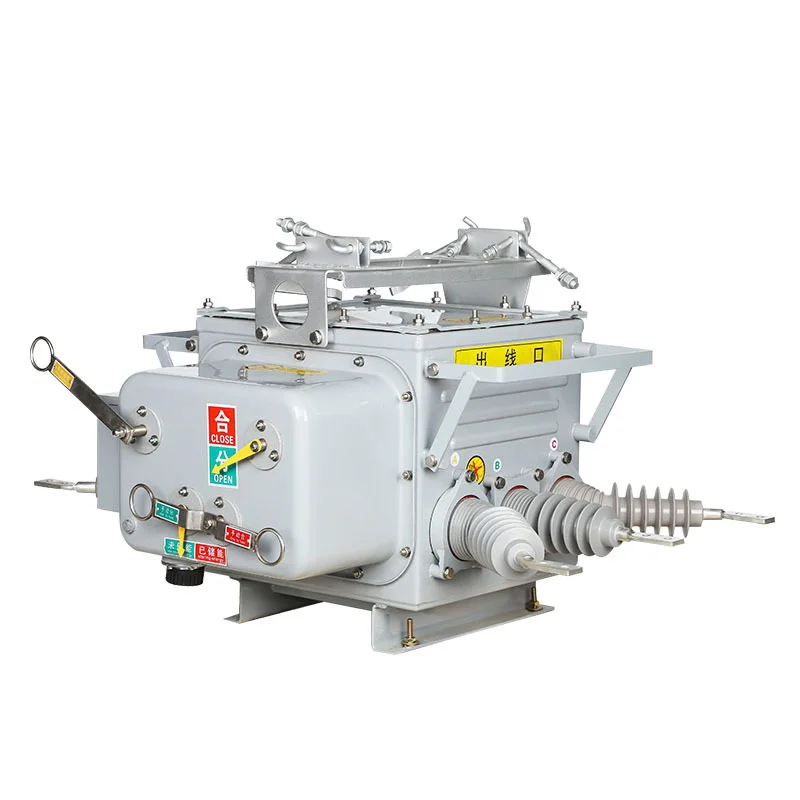

Διακόπτης κενού εξωτερικού χώρου ορίων

Ο ανθεκτικός διακόπτης κενού ορίου εξωτερικού χώρου SanGao (εφεξής "αυτοκόπτης κυκλώματος ορίων") είναι κατάλληλος για εξωτερικούς διακόπτες υψηλής τάσης με τριφασικό AC 50Hz και ονομαστική τάση 33kV και κάτω. Το σώμα του διακόπτη κυκλώματος είναι εξοπλισμένο με θάλαμο κατάσβεσης τόξου κενού, μετασχηματιστή ρεύματος, μετασχηματιστή ρεύματος μηδενικής ακολουθίας κ.λπ. Ο διακόπτης κυκλώματος διαθέτει λειτουργία απομακρυσμένης διαχείρισης, λειτουργία ελέγχου προστασίας και λειτουργία επικοινωνίας. Μπορεί να κρίνει και να ανιχνεύει αξιόπιστα υποσταθμούς, βιομηχανικές και μεταλλευτικές επιχειρήσεις και αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας για σκοπούς ελέγχου και προστασίας. Ιδιαίτερα κατάλληλο για συχνή λειτουργία ρεύματος μηδενικής ακολουθίας και ρεύματος βραχυκυκλώματος σφάλματος φάσης προς φάση σε επίπεδο γείωσης και πόλης, επιτυγχάνοντας αυτόματη εξάλειψη σφαλμάτων γείωσης μονοφασικής και βραχυκυκλώματος φάσης προς φάση.

Ο διακόπτης κενού εξωτερικού ορίου διακόπτει το τόξο σε λειτουργία κενού και χρησιμοποιεί μόνωση αερίου SF6. Το κουτί υιοθετεί προηγμένη τεχνολογία εισαγόμενης στεγανοποίησης αερίου, αντιεκρηκτικής και μονωτικής δομής τεχνολογίας, με εξαιρετική συνολική απόδοση σφράγισης. Η απόδοση σφράγισης των αγωγών εισαγωγής και εξαγωγής έχει επίσης βελτιωθεί και η συνολική απόδοση σφράγισης είναι καλή. Το αέριο SF6 που είναι γεμάτο στο εσωτερικό δεν πρέπει να έχει διαρροή ή να επηρεάζεται από το εξωτερικό περιβάλλον. Ο μηχανισμός λειτουργίας του ελατηρίου έχει μικροποιηθεί και η απόδοσή του έχει βελτιστοποιηθεί. Υιοθετώντας σύστημα μετάδοσης κίνησης κύριας αλυσίδας και πολλαπλών σταδίων, με χαμηλή αντίσταση και χαμηλή άνοδο θερμοκρασίας. Η αξιοπιστία και η σταθερότητά του είναι ανώτερες από τους παραδοσιακούς μηχανισμούς ελατηρίου.

Αυτό το προϊόν εγκαθίσταται στο όριο ευθύνης των εναέριων γραμμών διανομής. Το μπροστινό άκρο της εισερχόμενης γραμμής του χρήστη θα εξαλείψει αυτόματα τα μονοφασικά σφάλματα γείωσης και τα σφάλματα βραχυκυκλώματος φάσης σε φάση στο σύστημα του χρήστη, αποφεύγοντας την εξάπλωση των σφαλμάτων στον κόσμο του χρήστη στην κύρια γραμμή μεταφοράς, διασφαλίζοντας την ηλεκτρική ασφάλεια των μη ελαττωματικών χρηστών και βελτιώνοντας την ηλεκτρική αξιοπιστία. Εάν η βλάβη είναι μόνιμη και η επαναφορά του υποσταθμού αποτύχει, το ατύχημα στο χώρο του χρήστη μέσης τάσης θα έχει ως αποτέλεσμα τη διακοπή ολόκληρης της κύριας γραμμής διανομής. Αυτό το κοινό ατύχημα μετάδοσης στο ηλεκτρικό δίκτυο θα προκαλέσει σημαντικές απώλειες στην κοινωνία.

περιβαλλοντική κατάσταση

(1) Θερμοκρασία περιβάλλοντος αέρα: -40 ℃~+40 ℃; Η ημερήσια αλλαγή θερμοκρασίας δεν υπερβαίνει τους 25 ℃. Σύμφωνα με τις ιδιότητες του αερίου SF6, όταν η θερμοκρασία περιβάλλοντος είναι -40 ℃ και η πίεση μέσα στη δεξαμενή είναι 0,05Mpa, το SF6 εξακολουθεί να βρίσκεται σε αέρια κατάσταση για να εξασφαλίσει την κανονική λειτουργία του προϊόντος. Όταν η θερμοκρασία περιβάλλοντος είναι -40 ℃ και η πίεση του μετρητή είναι 0,05Mpa, το σημείο υγροποίησης του SF6 είναι -55 ℃. Όταν η πίεση του μετρητή είναι μηδέν, το σημείο υγροποίησης SF6 δεν θα υπερβαίνει τους -60 ℃.

(2) Ταχύτητα ανέμου που δεν υπερβαίνει τα 35 m/s.

(3) Ένα μέρος χωρίς ευφλεκτότητα, κίνδυνο έκρηξης, ισχυρή χημική διαβρωτικότητα (όπως διάφορα οξέα, αλκάλια ή καπνός) και ισχυρούς κραδασμούς.

(4) Υψόμετρο: ≤ 1000μ.

(5) Πάχος κάλυψης: 10mm.

(6) Επίπεδο ατμοσφαιρικής ρύπανσης: Επίπεδο 4.

(7) Σεισμική ένταση: ≤ 7 βαθμοί.

(8) Μέθοδος γείωσης ουδέτερου σημείου στο ηλεκτρικό δίκτυο: Το ουδέτερο σημείο δεν είναι γειωμένο, γειώνεται μέσω ενός πηνίου καταστολής τόξου και το σημείο μηδέν γειώνεται μέσω χαμηλής αντίστασης.
