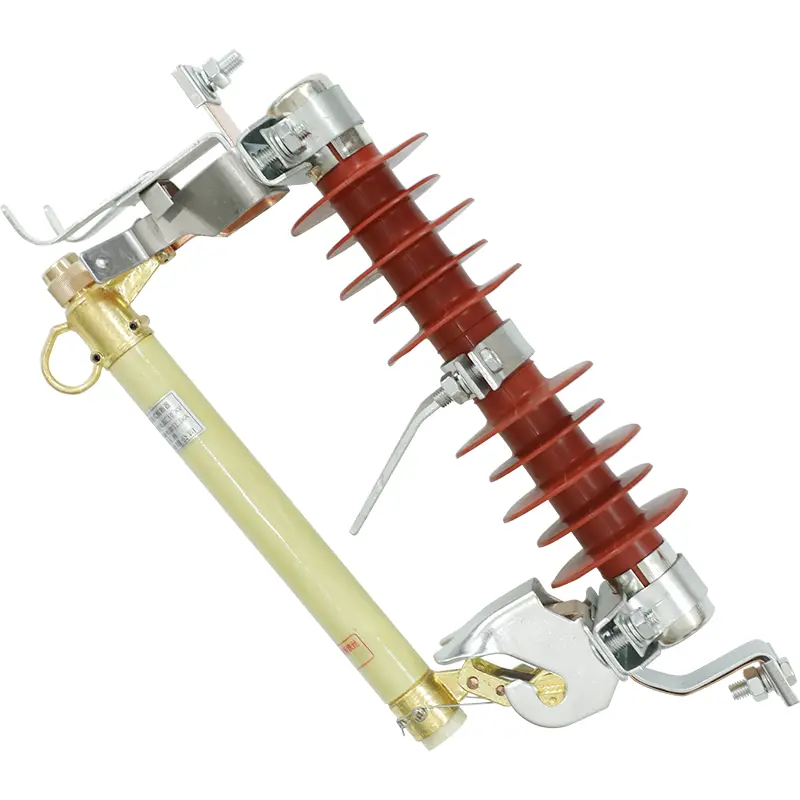

Σύνθετη διακοπή ασφαλειών αποβολής υψηλής τάσης τοποθετημένη σε πόλο με διακριτικό τόξου

Το SangaoΣύνθετη διακοπή ασφαλειών αποβολής υψηλής τάσης τοποθετημένη σε πόλο με διακριτικό τόξουΤο Made in China αντιπροσωπεύει μια σημαντική εξέλιξη σχεδιασμού για τα εναέρια δίκτυα διανομής ηλεκτρικής ενέργειας. Χρησιμοποιώντας ένα σύνθετο εξωτερικό τζάκετ υψηλού μοριακού βάρους αντί της παραδοσιακής βαριάς πορσελάνης, αυτή η ελαφριά αλλά δομικά άκαμπτη κοπή παρέχει απόλυτη ανοσία σε δομικές ρωγμές, μηχανικές βλάβες και αστοχίες παρακολούθησης. Ο ενσωματωμένος διαχωριστής τόξου διαθέτει μια εξειδικευμένη εσωτερική επένδυση από ίνες οστών που καταπνίγει ενεργά τα ηλεκτρικά τόξα υψηλής θερμοκρασίας μέσα σε χιλιοστά του δευτερολέπτου υγροποίησης του στοιχείου ασφάλειας, εξασφαλίζοντας καθαρό καθαρισμό χωρίς να διακινδυνεύει παράπλευρες ζημιές σε παρακείμενους εγκάρσιους βραχίονες ή γραμμές φάσης. Οι αγοραστές χονδρικής επιλέγουν αυτό το προηγμένο σύνθετο σύστημα για να ελαχιστοποιήσουν τα έξοδα συντήρησης γραμμής και να εξαλείψουν τα σφάλματα εξαρτημάτων που προκαλούνται από παρατεταμένα ηλεκτρικά τόξα υψηλής τάσης.

Αποβολή διπλής δράσης & διασπορά τόξου

Οι τυπικοί διακόπτες διακοπής βασίζονται αποκλειστικά στη βαρύτητα και τα κενά αέρα για την εκκαθάριση βλαβών μέσης τάσης, τα οποία μπορούν να οδηγήσουν σε παρατεταμένο τόξο κάτω από υψηλά επαγωγικά φορτία. Αυτή η εξειδικευμένη σύνθετη διακοπή ασφαλειών εξώθησης υψηλής τάσης τοποθετημένη σε πόλο με διακριτικό τόξου ενσωματώνει έναν μηχανικό διαχωριστή τόξου που εξαλείφει αυτόν τον φυσικό περιορισμό. Ο σωλήνας συγκράτησης ασφαλειών στεγάζει το μεταλλικό στοιχείο ασφάλειας μέσα σε έναν θάλαμο διπλού τοιχώματος: μια εσωτερική επένδυση από οστικές ίνες που περιβάλλεται από ένα ανθεκτικό στις καιρικές συνθήκες κέλυφος από εποξειδικό υαλοβάμβακα.

Όταν μια υπερφόρτωση ή βραχυκύκλωμα ενεργοποιεί ρεύματα σφάλματος, το στοιχείο ασφάλειας λιώνει γρήγορα. Η έντονη θερμική ενέργεια εξατμίζει αμέσως την εσωτερική επιφάνεια της επένδυσης από οστικές ίνες, απελευθερώνοντας μια έκρηξη υψηλής πίεσης απιονιστικού αερίου. Αυτή η έκρηξη αερίου διώχνει με δύναμη τον ιονισμένο αέρα από το κάτω μέρος του σωλήνα, σβήνοντας το ηλεκτρικό τόξο σε χιλιοστά του δευτερολέπτου. Ταυτόχρονα, ο μηχανισμός λειτουργίας απελευθερώνει το επάνω μάνδαλο, αναγκάζοντας ολόκληρη τη μονάδα ασφαλειών να αναποδογυρίσει και να πέσει από την κανονική θέση εργασίας της, δημιουργώντας ένα καθαρό οπτικό διάλειμμα αέρα για τα πληρώματα κοινής ωφέλειας.

Τεχνικές Προδιαγραφές Απόδοσης

Για να διασφαλιστεί η ακριβής δομική συμβατότητα σε όλες τις εναέριες διατάξεις κοινής ωφέλειας μέσης τάσης, αυτή η διακοπή ασφαλειών υψηλής τάσης Composite Expulsion Dropout με το Arc Distinguisher λειτουργεί αυστηρά εντός αυτών των εργοστασιακά επαληθευμένων περιβαλλοντικών και ηλεκτρικών ορίων:

• Λειτουργικός φάκελος θερμοκρασίας περιβάλλοντος:-30°C έως +40°C συνεχής έκθεση σε εξωτερικούς χώρους.

• Όριο υψομετρικής αξιολόγησης:Έως 1000 μέτρα υψόμετρο (απαιτούνται προσαρμοσμένες μηχανικές ρυθμίσεις για αποστάσεις άνω των 1000 μέτρων).

• Εύρος συχνοτήτων τροφοδοτικού AC:Δίκτυα όχι λιγότερο από 48 Hz και έως 52 Hz.

• Βαθμολογία ανοχής σεισμικής έντασης:Η μέγιστη δομική σεισμική ένταση δεν πρέπει να υπερβαίνει τους 7 βαθμούς.

• Μέγιστη επιτρεπόμενη ταχύτητα ανέμου:Δεν πρέπει να υπερβαίνει τα 35 μέτρα ανά δευτερόλεπτο.

• Κύριο περιβάλλον εφαρμογής:Εναέρια συστήματα διανομής, στύλοι κοινής ωφέλειας και βρύσες απομόνωσης κλάδου γραμμής.

Πού αναπτύσσεται αυτή η εξειδικευμένη αποκοπή;

Η στιβαρή σύνθετη κατασκευή και η ικανότητα ταχείας κατάσβεσης τόξου καθιστούν αυτή τη συσκευή προστασίας ιδανική για απαιτητικά βιομηχανικά περιβάλλοντα:

• Ανεμοδαρμένοι τροφοδότες:Εγκαθίσταται σε εκτεθειμένους πόλους κοινής ωφέλειας όπου οι ταχύτητες ανέμου πλησιάζουν τα 35 μέτρα ανά δευτερόλεπτο, διασφαλίζοντας ότι το μηχανικό μάνδαλο παραμένει κλειδωμένο μέχρι να παρουσιαστεί σφάλμα.

• Στύλοι ανύψωσης υποσταθμού:Τοποθετείται στην κρίσιμη διασταύρωση όπου τα εναέρια καλώδια διανομής μεταβαίνουν σε υπόγεια καλώδια, αποτρέποντας τα σφάλματα διακινούμενου υπερβολικού ρεύματος από την καταστροφή της ευαίσθητης υποεπιφανειακής μόνωσης.

• Σεισμικά ενεργοί βρόχοι διανομής:Το ανθεκτικό στη θραύση σύνθετο πολυμερές σώμα απορροφά εύκολα μηχανικούς κραδασμούς και δομικές κινήσεις έως σεισμικής έντασης 7 μοιρών.

Παγκόσμια Πρότυπα Ναυτιλίας

Η μεταφορά στο εξωτερικό απαιτεί άμυνα βαρέως τύπου έναντι της υψηλής υγρασίας, του αλατισμένου αέρα και της φυσικής καταπόνησης χειρισμού. Η Sangao συσκευάζει μαζικές παραγγελίες σύνθετης διακοπής ασφαλειών εξώθησης υψηλής τάσης Pole Mounted with Arc Distinguisher σε ξύλινα κιβώτια συμβατά με τις εξαγωγές επενδεδυμένα με βαρύ υλικό που απορροφά τους κραδασμούς. Κάθε κιβώτιο είναι ερμητικά σφραγισμένο για να αποτρέψει την υγρασία από την υποβάθμιση των εσωτερικών επενδύσεων πυρόσβεσης τόξου, διασφαλίζοντας ότι κάθε μονάδα φτάνει στο χώρο του έργου σας σε κατάσταση απολύτως έτοιμη για εγκατάσταση.

FAQ

Πώς λειτουργεί ο διαχωριστής τόξου κατά τη διάρκεια σφαλμάτων υπερφόρτωσης χαμηλού ρεύματος σε σύγκριση με βραχυκυκλώματα υψηλού ρεύματος;

Κατά τη διάρκεια βραχυκυκλωμάτων υψηλού ρεύματος, η τεράστια θερμική ενέργεια δημιουργεί μια γρήγορη έκρηξη αερίου υψηλής πίεσης που καθαρίζει το τόξο αμέσως μέσω αποβολής. Για υπερφορτώσεις χαμηλού ρεύματος, η εσωτερική επένδυση ινών οστών βασίζεται στην τοπική παραγωγή αερίου για την ψύξη και τον απιονισμό του χώρου τόξου, διασφαλίζοντας ασφαλή διακοπή ακόμη και όταν η ροή ρεύματος είναι μόλις πάνω από το όριο τήξης.

Γιατί προτιμάται το περίβλημα από σύνθετο πολυμερές έναντι της πορσελάνης σε περιβάλλοντα χρησιμότητας υψηλής δόνησης;

Η υαλοποιημένη πορσελάνη είναι εύθραυστη και επιρρεπής σε μικρορωγμές υπό συνεχή φυσική καταπόνηση ή σεισμικά φαινόμενα. Το περίβλημά μας από σύνθετο πολυμερές διαθέτει υψηλή ελαστικότητα και δομική ανθεκτικότητα, επιτρέποντάς του να αντέχει σε φυσικές κρούσεις, ζημιές από τον άνθρωπο και σεισμικές δυνάμεις έως και 7 μοίρες χωρίς δομική αστοχία.

Απαιτούνται ειδικά εργαλεία για χειροκίνητη λειτουργία πληρώματος γραμμής για αυτό το σύνθετο σύστημα διακοπής ασφαλειών εξώθησης υψηλής τάσης με διακριτικό τόξου;

Όχι. Ο επάνω μηχανισμός λειτουργίας διαθέτει τυπικά άγκιστρα έλξης που είναι πλήρως συμβατά με τα συμβατικά βοηθητικά στικ, επιτρέποντας στους εργαζόμενους της γραμμής να ανοίγουν χειροκίνητα τη μονάδα ασφαλειών για τη συνήθη συντήρηση του εξοπλισμού ή την απομόνωση της γραμμής.
