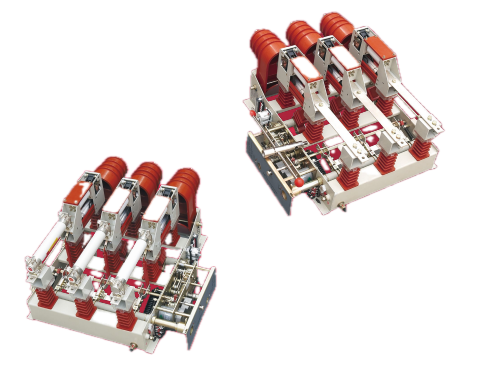

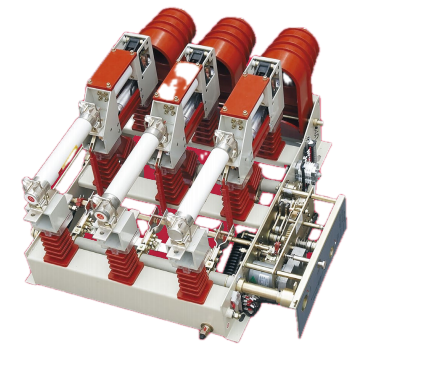

Συσκευή συνδυασμού διακόπτη διακοπής φορτίου κενού και ασφαλειών

Ο διακόπτης διακοπής φορτίου κενού και η συσκευή συνδυασμού ασφαλειών ενσωματώνουν έναν διακόπτη κενού με ένα σύστημα συντονισμού ασφάλειας-διακοπής. Υπό κανονικές συνθήκες φορτίου, ο διακόπτης λειτουργεί ανεξάρτητα. Όταν ένα ρεύμα σφάλματος υπερβαίνει την ονομαστική ασφάλεια της ασφάλειας, ο πείρος πρόσκρουσης της ασφάλειας ενεργοποιεί μηχανικά τον μηχανισμό απενεργοποίησης του διακόπτη, ανοίγοντας τις κύριες επαφές και καθαρίζοντας το κύκλωμα. Η απόσταση απομόνωσης άμεσης δράσης και η ανοικτή απόσταση διακόπτη επιτυγχάνονται με μία μόνο διαδρομή. Ένα κλείστρο γείωσης, συνδεδεμένο με το διακόπτη γείωσης, παρέχει μια ορατή σύνδεση γείωσης για συντήρηση. Με ρεύμα 12 kV και 630 A με ρεύμα αντοχής 20 kA, η συσκευή είναι κατασκευασμένη για αξιόπιστη εξυπηρέτηση σε αστικά και αγροτικά δίκτυα διανομής.

Αρχή Εργασίας

Μέσα στον διακόπτη κενού, οι επαφές σφραγίζονται σε περιβάλλον υψηλού κενού (συνήθως κάτω από 10-4 Pa). Όταν οι επαφές χωρίζονται υπό φορτίο, σχηματίζεται ένα τόξο μεταλλικών ατμών από το εξατμισμένο υλικό επαφής. Ωστόσο, επειδή το κενό δεν περιέχει ουσιαστικά μόρια αερίου για ιονισμό, το τόξο δεν μπορεί να συντηρηθεί και σβήνει κατά την πρώτη φυσική διασταύρωση του ρεύματος AC. Οι μεταλλικοί ατμοί συμπυκνώνονται γρήγορα στις επιφάνειες επαφής και θωρακίζονται, αποκαθιστώντας τη διηλεκτρική αντοχή μέσα σε χιλιοστά του δευτερολέπτου. Αυτή η μέθοδος σβέσης τόξου δεν απαιτεί εξωτερικά μέσα (λάδι ή SF₆) και έχει ως αποτέλεσμα την ελάχιστη διάβρωση επαφής.

Πλεονεκτήματα προϊόντος

Συνδυασμένη εναλλαγή και προστασία

Η Διακόπτης διακοπής φορτίου κενού και η συσκευή συνδυασμού ασφαλειών εκτελούν εναλλαγή φορτίου ρουτίνας και, με τις ασφάλειες, παρέχει διακοπή βραχυκυκλώματος. Αυτό εξαλείφει την ανάγκη για ξεχωριστό διακόπτη κυκλώματος σε κάθε τροφοδότη, μειώνοντας τις κεφαλαιουχικές δαπάνες.

Συμπαγές αποτύπωμα

Ο μηχανισμός κίνησης μειώνει την πίεση τάσης στον διακόπτη εκτός της στιγμής μεταγωγής, επιτρέποντας μικρότερο διακόπτη και συνολικό μέγεθος συσκευής. Αυτό επιτρέπει διατάξεις υψηλότερης πυκνότητας σε κύριες μονάδες δακτυλίου και συμπαγείς υποσταθμούς.

Λειτουργία μονής διαδρομής

Η απόσταση απομόνωσης και η ανοικτή απόσταση διακόπτη επιτυγχάνονται με μία κίνηση, απλοποιώντας τη σειρά μεταγωγής και μειώνοντας την πιθανότητα σφάλματος χειριστή.

Ορατή γείωση για ασφάλεια

Το κλείστρο γείωσης, κλειδωμένο με το διακόπτη γείωσης, παρέχει μια φυσική και οπτική ένδειξη της απομόνωσης, επιτρέποντας ασφαλή πρόσβαση συντήρησης χωρίς πρόσθετες συσκευές γείωσης.

Τεχνολογία χωρίς SF‑

Η διακοπή κενού εξαλείφει τις ανησυχίες για τα αέρια θερμοκηπίου και αποφεύγει τις διαδικασίες χειρισμού, δοκιμών διαρροής και επαναπλήρωσης που σχετίζονται με τον εξοπλισμό SF6.

Διάγνωση Βλαβών

Η συχνή λειτουργία της ασφάλειας συνήθως υποδεικνύει υποκείμενα προβλήματα του συστήματος. Τα ακόλουθα είναι τα κύρια αίτια και τα διορθωτικά μέτρα:

Βραχυκύκλωμα συστήματος: Όταν συμβαίνει βραχυκύκλωμα, το ρεύμα σφάλματος λιώνει γρήγορα το στοιχείο της ασφάλειας. Το σφάλμα πρέπει να εντοπιστεί και να διορθωθεί (π.χ. επισκευάστε το καλώδιο ή αντικαταστήστε τον ελαττωματικό εξοπλισμό) πριν αντικαταστήσετε την ασφάλεια με τη σωστή ονομαστική τιμή.

Παρατεταμένη υπερφόρτωση: Η συνεχής λειτουργία πάνω από το ονομαστικό ρεύμα δημιουργεί υπερβολική θερμότητα, προκαλώντας την τήξη της ασφάλειας. Το φορτίο πρέπει να μειωθεί εντός της ονομαστικής ισχύος της συσκευής ή η ονομαστική ασφάλεια πρέπει να αναβαθμιστεί σε συντονισμό με μελέτες προστασίας του συστήματος.

Λανθασμένη επιλογή ασφάλειας: Εάν η ονομαστική τιμή στοιχείου ασφάλειας είναι πολύ χαμηλή για την εφαρμογή, θα προκύψει λειτουργία όχλησης. Επαληθεύστε την ονομαστική ασφάλεια έναντι της χωρητικότητας του μετασχηματιστή ή του τροφοδότη και αντικαταστήστε το με το κατάλληλο μέγεθος στοιχείου σύμφωνα με τα διαγράμματα συντονισμού του κατασκευαστή.

Τεχνικές Παράμετροι

Περιβάλλοντα Εφαρμογής

Δίκτυα αστικών δακτυλίων

Ο διακόπτης διακοπής φορτίου κενού και η συσκευή συνδυασμού ασφαλειών χρησιμεύουν ως διακόπτης διατομής στις κύριες μονάδες δακτυλίου (RMU). Οι συμπαγείς διαστάσεις, που επιτυγχάνονται μέσω του σχεδιασμού του μηχανισμού μετάδοσης κίνησης, επιτρέπουν διαμορφώσεις διακοπτών υψηλότερης πυκνότητας σε αστικούς υποσταθμούς με περιορισμένο χώρο. Ο ενσωματωμένος διακόπτης γείωσης απλοποιεί τις διαδικασίες συντήρησης, μειώνοντας τους χρόνους διακοπής λειτουργίας κατά τις προγραμματισμένες εργασίες.

Βιομηχανικές εγκαταστάσεις

Για βιομηχανικές εγκαταστάσεις με πολλαπλά κέντρα φόρτωσης, ο διακόπτης διακοπής φορτίου κενού και η μονάδα συνδυασμού ασφαλειών παρέχει εναλλαγή φορτίου σε εισαγωγείς μετασχηματιστή και σημεία τροφοδοσίας. Η επιλογή συνδυασμού διακόπτη-ασφάλειας παρέχει προστασία από βραχυκύκλωμα χωρίς το κόστος ενός ασφαλειοδιακόπτη πλήρους κενού, κατάλληλος για μη κρίσιμους τροφοδότες όπου παρέχεται προστασία από σφάλματα ανάντη.

Αγροτικά δίκτυα διανομής

Η αγροτική διανομή παρουσιάζει συγκεκριμένες προκλήσεις: μεγάλα μήκη τροφοδότη, μεταβλητό φορτίο και διακυμάνσεις τάσης. Στο τέλος των μεγάλων τροφοδοτικών 10 kV, η πτώση τάσης κατά τις περιόδους αιχμής φορτίου μπορεί να είναι σημαντική, με αποτέλεσμα χαμηλή τάση στις εγκαταστάσεις του πελάτη. Η συσκευή το αντιμετωπίζει αυτό με δύο τρόπους. Πρώτον, η εγκατάσταση σε στρατηγικά σημεία κατά μήκος των μεγάλων τροφοδοτικών επιτρέπει στους χειριστές του δικτύου να τμηματοποιήσουν τη γραμμή, απομονώνοντας σφάλματα και μειώνοντας τις ζώνες διακοπής λειτουργίας. Δεύτερον, η συσκευή μπορεί να αλλάξει τις βρύσες μετασχηματιστή και τις συστοιχίες πυκνωτών, επιτρέποντας στους χειριστές να διαχειρίζονται τα προφίλ τάσης πιο αποτελεσματικά. Σε αγροτικά περιβάλλοντα, η χαμηλή απαίτηση συντήρησης της συσκευής είναι ιδιαίτερα πολύτιμη – τα συνεργεία συντήρησης μπορεί να διανύσουν σημαντικές αποστάσεις για να φτάσουν σε μια τοποθεσία, επομένως η αξιοπιστία του εξοπλισμού μεταξύ των επισκέψεων μειώνει άμεσα το λειτουργικό κόστος.

FAQ

Ε1: Πώς σβήνει το τόξο ο διακόπτης κενού;

Όταν οι επαφές στο εσωτερικό του διακόπτη κενού χωρίζονται υπό φορτίο, σχηματίζεται ένα μεταλλικό τόξο ατμών μεταξύ των επιφανειών επαφής. Επειδή ο διακόπτης διατηρεί υψηλό κενό με λίγα μόρια αερίου διαθέσιμα για ιονισμό, το τόξο δεν μπορεί να συντηρηθεί και σβήνει με την πρώτη φυσική διέλευση του ρεύματος από το μηδέν. Αυτή η μέθοδος εξάλειψης τόξου είναι αποτελεσματική, γρήγορη και δεν απαιτεί εξωτερικά μέσα σβέσης τόξου.

Ε2: Τι προκαλεί τη συχνή λειτουργία της ασφάλειας και πώς αντιμετωπίζεται;

Η συχνή λειτουργία της ασφάλειας συνήθως υποδεικνύει σφάλματα συστήματος. Οι κύριες αιτίες είναι: βραχυκύκλωμα συστήματος (το ρεύμα σφάλματος λιώνει το στοιχείο της ασφάλειας, το σφάλμα πρέπει να εντοπιστεί και να διορθωθεί πριν αντικατασταθεί η ασφάλεια με τη σωστή ονομαστική τιμή), παρατεταμένη υπερφόρτωση (λειτουργία πάνω από το ονομαστικό ρεύμα για παρατεταμένες περιόδους, το φορτίο πρέπει να μειωθεί) ή λανθασμένη επιλογή ασφάλειας (η ονομαστική τιμή στοιχείου ασφάλειας είναι πολύ χαμηλή για την εφαρμογή, η ονομαστική ασφάλεια πρέπει να αντικατασταθεί με τη σωστή ασφάλεια).

Ε3: Πού εφαρμόζονται συνήθως ο διακόπτης διακοπής φορτίου κενού και η συσκευή συνδυασμού ασφαλειών;

Η συσκευή είναι κατάλληλη για τριφασικά συστήματα μέσης τάσης AC. Τυπικές εφαρμογές περιλαμβάνουν κύριες μονάδες δακτυλίου (RMU), συμπαγείς υποσταθμούς, διακόπτες τμηματοποίησης γραμμής διανομής και προστασία μετασχηματιστή όταν συνδυάζονται με ασφάλειες.

Ε4: Μπορεί αυτή η συσκευή να αντικαταστήσει έναν διακόπτη κενού;

Όχι. Η συσκευή είναι σχεδιασμένη για εναλλαγή φορτίου και, όταν είναι εξοπλισμένη με ασφάλειες, παρέχει προστασία από βραχυκύκλωμα. Ένας διακόπτης κενού έχει σχεδιαστεί για να διακόπτει απευθείας τόσο τα κανονικά ρεύματα φορτίου όσο και τα ρεύματα σφάλματος βραχυκυκλώματος. Για εφαρμογές όπου παρέχεται ήδη προστασία από σφάλματα ανάντη, αυτή η συσκευή προσφέρει μια πιο οικονομική λύση από έναν διακόπτη πλήρους κενού.

Γιατί να επιλέξετε το SanGao;

1. Κατασκευαστική ικανότητα

Η SanGao λειτουργεί μια τοποθεσία 10 mu (6.667 m²) στο Liushi, Zhejiang, με 10.000 m² επιφάνειας παραγωγής, που στεγάζει αποκλειστικές γραμμές συναρμολόγησης και δοκιμών για συσκευές μεταγωγής μέσης τάσης.

2. Τεχνική ομάδα

Η εταιρεία απασχολεί 120 άτομα, συμπεριλαμβανομένων 20 μηχανικών μεσαίου έως ανώτερου επιπέδου που καλύπτουν μηχανολογικό σχεδιασμό, μόνωση υψηλής τάσης και διασφάλιση ποιότητας. Το εγγεγραμμένο κεφάλαιο είναι 81,68 εκατομμύρια RMB, το σύνολο του ενεργητικού περίπου 200 εκατομμύρια RMB.

3. Πιστοποιημένα συστήματα ποιότητας

Η παραγωγή πραγματοποιείται σύμφωνα με τις πιστοποιήσεις ISO 9001:2008, ISO 14001 και ISO 45001. Αυτά απαιτούν τεκμηριωμένο έλεγχο προμηθευτή, εισερχόμενη επιθεώρηση, ελέγχους κατά τη διαδικασία και τελική δοκιμή αποδοχής.

4. Ιχνηλασιμότητα διεργασιών

n Το σύστημα ERP παρακολουθεί υλικά, διαδικασίες κατασκευής και αρχεία δοκιμών. Κάθε μονάδα είναι σειριοποιημένη με δεδομένα δοκιμής αρχειοθετημένα για πλήρη ιχνηλασιμότητα.

5. Δοκιμές ρουτίνας

Κάθε συσκευή υποβάλλεται σε δοκιμές διηλεκτρικής αντοχής (κύκλωμα και γείωση), μηχανικές δοκιμές λειτουργίας υπό χειροκίνητο και ηλεκτρικό έλεγχο και μετρήσεις αντίστασης επαφής. Οι μονάδες δειγμάτων υποβάλλονται σε δοκιμές ρεύματος μικρής διάρκειας για επικύρωση 20 kA / 4 s.

6. Τεχνικές συνεργασίες

Η SanGao συνεργάζεται με το Xi'an Senyuan, το Ινστιτούτο Ηλεκτρικής Έρευνας του Πεκίνου και το Ερευνητικό Ινστιτούτο Υψηλής Τάσης Xi'an για δοκιμές τύπου και συμμόρφωση με τα πρότυπα GB και IEC.

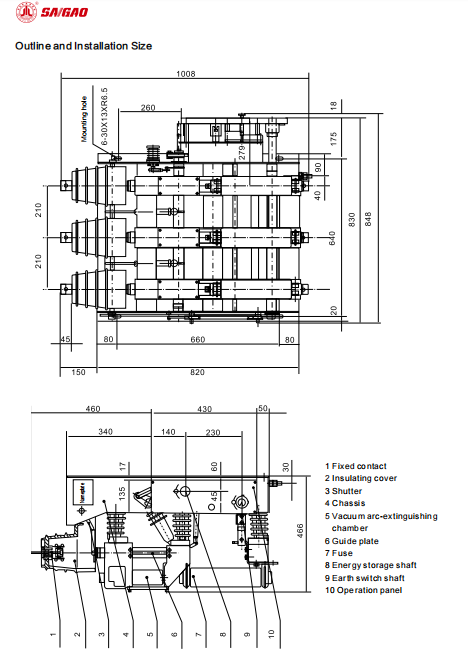

Ανάλυση εξαρτημάτων

Οχι.	Συστατικό
1	Διορθώθηκε η επαφή
2	Μονωτικό κάλυμμα
3	Παραθυρόφυλλο
4	Σασί
5	Θάλαμος πυρόσβεσης τόξου κενού
6	Πλάκα οδηγός
7	Ασφάλεια ηλεκτρική
8	Άξονας αποθήκευσης ενέργειας
9	Άξονας διακόπτη γείωσης
10	Πίνακας λειτουργίας
