Διακόπτης γείωσης υψηλής τάσης

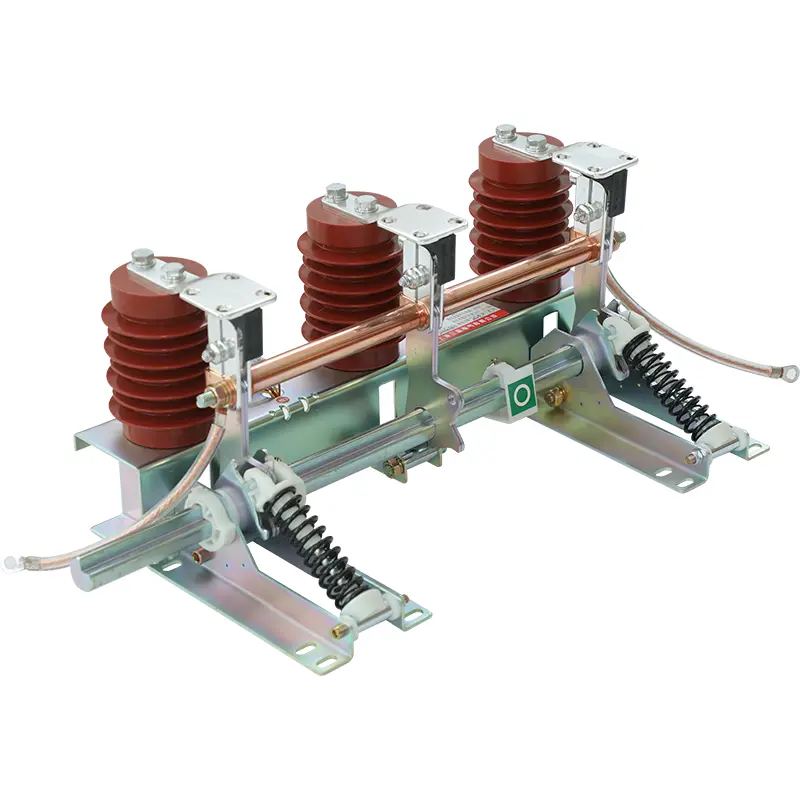

Διακόπτης γείωσης υψηλής τάσης που κατασκευάστηκε στην Κίνα. Ο διακόπτης του Sangao χρησιμοποιείται για την απενεργοποίηση του ρεύματος βραχυκυκλώματος και διαθέτει μια ορισμένη ικανότητα κλεισίματος βραχυκυκλώματος καθώς και δυναμική θερμική σταθερότητα. Δεδομένου ότι δεν χρειάζεται να σπάσει το ρεύμα φορτίου και το ρεύμα βραχυκυκλώματος, δεν υπάρχει συσκευή κατάσβεσης τόξου. Το κάτω άκρο του διακόπτη γείωσης συνδέεται συνήθως στο σημείο γείωσης μέσω ενός μετασχηματιστή ρεύματος. Ο τρέχων μετασχηματιστής μπορεί να παρέχει σήματα για την προστασία του ρελέ.

Υπάρχουν πολλές δομές διακόπτη γείωσης. Συμπεριλαμβανομένου ενός μεμονωμένου πόλου, διπλού πόλου και τριών διακόπτη γείωσης πόλων. Οι διακόπτες γείωσης ενός πόλου χρησιμοποιούνται μόνο σε συστήματα γείωσης ουδέτερου σημείου. Οι δομές διπλού πόλου και τρεις δομές πόλων χρησιμοποιούνται σε συστήματα ουδέτερου σημείου και μοιράζονται έναν μηχανισμό λειτουργίας.

Ο διακόπτης γείωσης υψηλής τάσης στο switchgear χρησιμοποιείται για να γειωθεί το υπόλοιπο φορτίο μετά την αποσύνδεση της γραμμής ηλεκτρικής ενέργειας από την τροφοδοσία ρεύματος. Ακόμη και αν ο διακόπτης κυκλώματος και ο απομονωτής κόβουν ή ανοίξουν το κύκλωμα, το υπολειμματικό φορτίο θα παραμείνει στο κύκλωμα. Ο διακόπτης γείωσης χρησιμοποιείται συνήθως για την απελευθέρωση της φόρτισης.

Ο διακόπτης γείωσης υψηλής τάσης έχει μηχανισμό κλεισίματος γρήγορης δράσης. Μπορούν να προστατεύσουν τους τεχνικούς και τους εργαζόμενους όταν εμφανίζονται μη φυσιολογικά ρεύματα. Έχουν σχεδιαστεί για να αντέχουν βραχυκύκλωμα. Μπορούν επίσης να κινητοποιηθούν. Για παράδειγμα, διακόπτες γείωσης υψηλής τάσης και διακόπτες γείωσης υψηλής ταχύτητας. Ο διακόπτης γείωσης στον υποσταθμό είναι σε θέση να παράγει ένα βραχυκύκλωμα, προστατεύοντας έτσι άλλο ηλεκτρικό εξοπλισμό από ζημιές. Χρησιμοποιείται σε συνδυασμό με μια ποικιλία διακόπτη υψηλής τάσης και μπορεί επίσης να χρησιμοποιηθεί ως προστατευτική συσκευή κατά την επανεξέταση του ηλεκτρικού εξοπλισμού υψηλής τάσης.

Ο διακόπτης γείωσης, ο διακόπτης κυκλώματος και ο διακόπτης απομόνωσης συνδέονται όλοι στην κύρια μονάδα δακτυλίου (RMU). Εάν το κύκλωμα πρέπει να αποσυνδεθεί ή να αποσυνδεθεί για συντήρηση ή άλλους λόγους, πρέπει να ακολουθηθεί η σωστή ακολουθία λειτουργίας αυτών των τριών συσκευών (διακόπτης γείωσης, διακόπτης κυκλώματος και διακόπτης απομόνωσης). Εάν τα σωστά βήματα δεν ακολουθούνται, όχι μόνο το κύκλωμα και ο εξοπλισμός θα καταστραφούν, αλλά θα τεθούν σε κίνδυνο. Για μια τέλεια εγκατάσταση αυτών των εξαρτημάτων, μπορείτε να επικοινωνήσετε με την ElecSpare, έναν κατασκευαστή GIS Switchgear, για να παρέχετε αξιόπιστα μονωτικά μέσα για τον εξοπλισμό σας.

Οι διακόπτες γείωσης και οι αποσυνδέσεις συχνά συνδυάζονται σε μία συσκευή. Σε αυτή την περίπτωση, ο αποσυνδεδετής είναι εξοπλισμένος με διακόπτη γείωσης εκτός από τις κύριες επαφές, ο οποίος χρησιμοποιείται για να γειωθεί το ένα άκρο του αποσυνδέτη μετά το άνοιγμα. Οι κύριες επαφές και οι διακόπτες γείωσης είναι συνήθως μηχανικά αλληλοσυνδεδεμένοι, έτσι ώστε ο διακόπτης γείωσης να μην μπορεί να κλείσει όταν ο αποσυνδεδετής είναι κλειστός και οι κύριες επαφές δεν μπορούν να κλείσουν όταν ο διακόπτης γείωσης είναι κλειστός.

Οι διακόπτες γείωσης μπορούν να χωριστούν σε ανοικτούς και κλειστούς τύπους. Το αγώγιμο σύστημα του ανοιχτού διακόπτη γείωσης εκτίθεται στον αέρα όπως ο αποσυνδεδετής. Το αγώγιμο σύστημα του κλειστού διακόπτη γείωσης περικλείεται σε ζωντανό SF6 ή μονωτικά μέσα (όπως το πετρέλαιο).

Το επίκεντρο του διακόπτη γείωσης του υποσταθμού είναι πολύ μικρότερο από αυτό του κοινού και δεν είναι τόσο προσανατολισμένο στην ασφάλεια όσο το σύστημα χαμηλής τάσης. Επικεντρώνεται περισσότερο στην αξιοπιστία τροφοδοσίας, την αξιοπιστία προστασίας και τον αντίκτυπο στον εξοπλισμό σε περίπτωση βραχυκυκλώματος. Δεδομένου ότι η τρέχουσα διαδρομή εμποδίζεται κυρίως από τη γείωση, μόνο το πλάτος της πιο συνηθισμένης φάσης προς εδάφους βραχυκύκλωμα επηρεάζεται από την επιλογή του συστήματος γείωσης.
