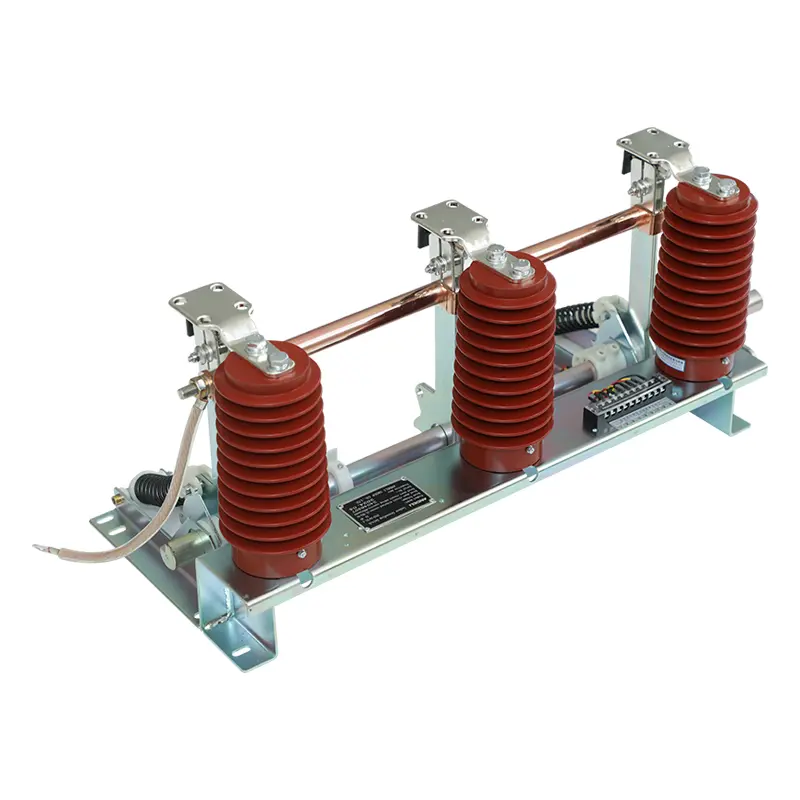

Διακόπτης γείωσης AC εσωτερικού χώρου με γείωση υψηλής ταχύτητας

Ο διακόπτης γείωσης AC εσωτερικού χώρου με μαχαίρι γείωσης υψηλής ταχύτητας από τη SanGao παρέχει εξειδικευμένο εξοπλισμό γείωσης μέσης τάσης που είναι αφιερωμένος στον έλεγχο κινδύνου κατά τη συντήρηση του εξοπλισμού ισχύος εσωτερικού χώρου. Καλύπτοντας συνθήκες εργασίας τριφασικού AC 50/60Hz 3kV έως 12kV, ο σχεδιασμός γείωσης υψηλής ταχύτητας μειώνει τον χρόνο δράσης της γείωσης και ελαχιστοποιεί τις απειλές για την ασφάλεια για τα συνεργεία συντήρησης.

Γρήγορη απόκριση γείωσης για ασφαλέστερη συντήρηση μέσης τάσης

Κατά τη συντήρηση του εξοπλισμού υψηλής τάσης, η ταχύτητα γείωσης και η μηχανική αξιοπιστία επηρεάζουν άμεσα την ασφάλεια του χειριστή. Όταν ένα κύκλωμα έχει απομονωθεί, ο διακόπτης γείωσης παρέχει μια ελεγχόμενη διαδρομή γείωσης για την αποφυγή απροσδόκητων κινδύνων τάσης.

Ο σχεδιασμός του μαχαιριού γείωσης υψηλής ταχύτητας επιτρέπει τη γρήγορη ολοκλήρωση της λειτουργίας γείωσης μέσω συντονισμένης κίνησης του άξονα λειτουργίας, του βραχίονα στροφάλου, του μηχανισμού ελατηρίου και του συγκροτήματος μαχαιριού γείωσης.

Ο διακόπτης γείωσης εσωτερικού AC με γείωση υψηλής ταχύτητας χρησιμοποιείται κυρίως για:

• Γείωση ηλεκτρικού εξοπλισμού υψηλής τάσης κατά τη συντήρηση

• Προστατέψτε τους τεχνικούς από τυχαία εμφάνιση τάσης

• Περιορίστε τους κινδύνους που προκαλούνται από την επαγόμενη τάση και τον στατικό ηλεκτρισμό

• Παρέχετε διαδρομές ρεύματος σφάλματος γείωσης σε ηλεκτρικά συστήματα

Σε αντίθεση με τις απλές συνδέσεις γείωσης, ένας αποκλειστικός διακόπτης γείωσης παρέχει ελεγχόμενη μηχανική λειτουργία και καθορισμένη θέση γείωσης μέσα στα συστήματα διακοπτών.

Πώς λειτουργεί η δομή του μαχαιριού υψηλής ταχύτητας;

Η απόδοση λειτουργίας του διακόπτη γείωσης AC εσωτερικού χώρου με γείωση υψηλής ταχύτητας εξαρτάται σε μεγάλο βαθμό από την αλληλεπίδραση μεταξύ των μηχανικών εξαρτημάτων.

Η κύρια δομή περιλαμβάνει:

• Στήριγμα

• Συγκρότημα μαχαιριού γείωσης

• Στατική επαφή

• Αισθητήρας

• Περιστρεφόμενος άξονας

• Περιστρεφόμενος βραχίονας

• Ελατήριο συμπίεσης

• Αγώγιμο μανίκι

• Ευέλικτη σύνδεση

Όταν ο μηχανισμός λειτουργίας κλείνει τον διακόπτη γείωσης, η ροπή λειτουργίας οδηγεί τον κύριο άξονα και τον περιστρεφόμενο βραχίονα προς τη θέση κλεισίματος. Αφού περάσετε το νεκρό σημείο του ελατηρίου συμπίεσης, απελευθερώνεται η αποθηκευμένη ενέργεια του ελατηρίου, επιτρέποντας στο συγκρότημα μαχαιριού γείωσης να μετακινηθεί γρήγορα στην κλειστή θέση.

Το μαχαίρι γείωσης διατηρεί σταθερή επαφή με τη στατική επαφή μέσω της δομής του δίσκου ελατηρίου, βοηθώντας στην επίτευξη σταθερής ηλεκτρικής σύνδεσης.

Αυτός ο μηχανικός σχεδιασμός βοηθά στη βελτίωση:

• Συνοχή ταχύτητας κλεισίματος

• Σταθερότητα πίεσης επαφής

• Μακροπρόθεσμη αξιοπιστία λειτουργίας

Τεχνικές Προδιαγραφές

Ο εξοπλισμός έχει σχεδιαστεί για εφαρμογές μέσης τάσης εσωτερικού χώρου όπου απαιτείται ασφαλής λειτουργία γείωσης.

Σενάρια εφαρμογής όπου η γρήγορη γείωση έχει σημασία

Εσωτερικοί χώροι συντήρησης διακοπτών

Στους χώρους διανομής, το προσωπικό συντήρησης χρειάζεται μια αξιόπιστη μέθοδο για να επιβεβαιώσει τη γείωση του εξοπλισμού πριν από την επιθεώρηση. Ο διακόπτης γείωσης παρέχει ένα αποκλειστικό σημείο γείωσης μετά την ολοκλήρωση των διαδικασιών απομόνωσης.

Βιομηχανικά Συστήματα Ηλεκτρικής Ενέργειας

Τα εργοστάσια που χρησιμοποιούν εξοπλισμό μέσης τάσης ενδέχεται να απαιτούν τακτική συντήρηση σε μετασχηματιστές, τροφοδότες και συσκευές διανομής. Ένας σταθερός μηχανισμός γείωσης συμβάλλει στη μείωση των κινδύνων κατά τις προγραμματισμένες διακοπές λειτουργίας.

Υποσταθμοί

Οι υποσταθμοί περιέχουν πολλαπλά κυκλώματα υψηλής τάσης όπου η τυχαία τάση, το επαγόμενο ρεύμα ή τα ηλεκτρομαγνητικά φαινόμενα μπορεί να δημιουργήσουν κινδύνους. Ο εξοπλισμός γείωσης συμβάλλει στη δημιουργία ενός ασφαλέστερου περιβάλλοντος συντήρησης.

Περιβάλλοντα Παράλληλων Γραμμών Μεταφοράς

Όταν μια εναέρια γραμμή απενεργοποιείται ενώ οι κοντινές γραμμές παραμένουν ενεργοποιημένες, η ηλεκτροστατική και η ηλεκτρομαγνητική επαγωγή μπορούν να δημιουργήσουν επαγόμενη τάση. Οι διακόπτες γείωσης βοηθούν στην εκκένωση αυτών των επιπτώσεων και προστατεύουν τους εργαζομένους συντήρησης.

Ποιοτικός Έλεγχος Επικεντρωμένος στην Ασφάλεια Γείωσης

Οι διακόπτες γείωσης είναι εξαρτήματα που σχετίζονται με την ασφάλεια στα συστήματα ισχύος, επομένως η επιθεώρηση κατασκευής πρέπει να επικεντρώνεται τόσο στη μηχανική λειτουργία όσο και στην ποιότητα της ηλεκτρικής σύνδεσης.

Το SanGao ισχύει:

• Σύστημα διαχείρισης ποιότητας ISO9001:2008

• Σύστημα περιβαλλοντικής διαχείρισης ISO14001

• Σύστημα διαχείρισης υγιεινής και ασφάλειας στην εργασία OHSMS 18001

Για εσωτερικό διακόπτη γείωσης AC με γείωση υψηλής ταχύτητας, ο ποιοτικός έλεγχος περιλαμβάνει:

• Έλεγχος της ακρίβειας κίνησης του μαχαιριού γείωσης

• Επιθεώρηση αγώγιμων σημείων σύνδεσης

• Επαλήθευση της συνοχής της μηχανικής λειτουργίας

• Επιβεβαίωση της κατάστασης του τελικού προϊόντος πριν από την αποστολή

Αυτά τα βήματα επιθεώρησης συμβάλλουν στη μείωση των προβλημάτων προσαρμογής της εγκατάστασης μετά την άφιξη του εξοπλισμού στο χώρο του έργου.

FAQ

1. Ποιος είναι ο κύριος σκοπός αυτού του εξοπλισμού γείωσης;

Παρέχει μια διαδρομή γείωσης για τον ηλεκτρικό εξοπλισμό υψηλής τάσης κατά τη συντήρηση και βοηθά στην προστασία των τεχνικών από τυχαίους κινδύνους τάσης.

2. Γιατί είναι σημαντικός ο σχεδιασμός του μαχαιριού γείωσης υψηλής ταχύτητας;

Ο μηχανισμός γρήγορης δράσης βοηθά τη λεπίδα γείωσης να φτάσει γρήγορα στην κλειστή θέση και να διατηρεί αξιόπιστη επαφή με τη στατική επαφή.

3. Ποια συστήματα ισχύος είναι κατάλληλα για αυτόν τον εξοπλισμό;

Είναι κατάλληλο για εσωτερικά τριφασικά συστήματα AC 50(60)Hz 3-12kV.

4. Μπορεί να εγκατασταθεί με υπάρχοντα ερμάρια διακόπτη;

Ναί. Ο εσωτερικός διακόπτης γείωσης εναλλασσόμενου ρεύματος με γείωση υψηλής ταχύτητας έχει σχεδιαστεί για να συνεργάζεται με διάφορα ντουλάπια διακοπτών υψηλής τάσης, αλλά η συμβατότητα εγκατάστασης θα πρέπει να επιβεβαιώνεται σύμφωνα με τη συγκεκριμένη σχεδίαση του ντουλαπιού.
