Διακόπτης γείωσης υψηλής τάσης

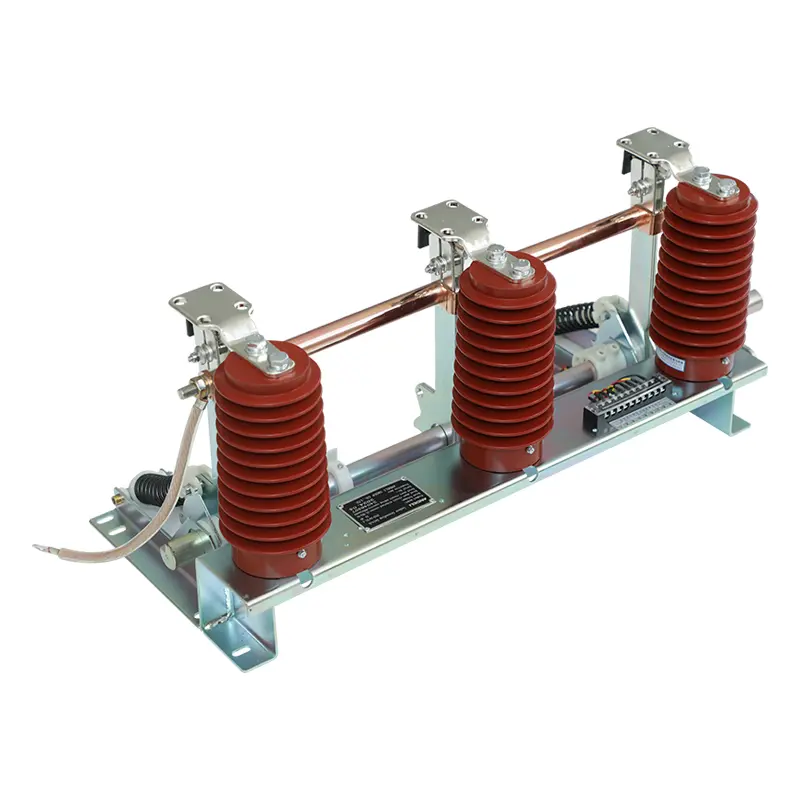

Ο ανθεκτικός διακόπτης γείωσης υψηλής τάσης Sangao είναι κατάλληλος για εσωτερικό σύστημα ισχύος 3-12KV τριών φάσεων AC 50 (60) Hz και χρησιμοποιείται σε συνδυασμό με διάφορα ντουλάπια διακόπτη υψηλής τάσης. Μπορεί επίσης να χρησιμοποιηθεί για τη γείωση της συντήρησης ηλεκτρικού εξοπλισμού υψηλής τάσης. Η κύρια δομή του είναι ο διακόπτης γείωσης, ο οποίος αποτελείται από ένα βραχίονα, ένα συγκρότημα μαχαίρι γείωσης, μια στατική επαφή, έναν αισθητήρα, έναν περιστρεφόμενο άξονα, έναν περιστρεφόμενο βραχίονα, ένα ελατήριο συμπίεσης, ένα αγώγιμο μανίκι και μια ευέλικτη σύνδεση.

Όταν ο μηχανισμός λειτουργίας κλείνει τον διακόπτη γείωσης, η ροπή δράσης αναγκάζει τον κύριο άξονα να ξεπεράσει τη ροπή αντίστασης, οδηγώντας τον βραχίονα του στροφάλου να περιστρέφεται προς την κατεύθυνση κλεισίματος, έτσι ώστε η ράβδο λειτουργίας στο μαχαίρι γείωσης να περνάει από το νεκρό σημείο του ελατηρίου συμπίεσης και το ελατήριο συμπίεσης απελευθερώνει ενέργεια, έτσι ώστε ο διακόπτης γείωσης να κλείνει γρήγορα στη θέση κλεισίματος. Το μαχαίρι γείωσης στο συγκρότημα γείωσης είναι σταθερά και αξιόπιστα σε επαφή με το τμήμα της φλάντζας (άκρη μαχαιριού) της στατικής επαφής μέσω του ελατηρίου του δίσκου.

Όταν εφαρμόζεται η ροπή, ο κύριος άξονας ξεπερνά την κύρια ροπή και τη δύναμη της άνοιξης για να οδηγήσει τον βραχίονα για να περιστρέφεται προς την κατεύθυνση ανοίγματος και η ελατηρίου συμπίεσης του μαχαίρι γείωσης περνάει.

Ποιος είναι ο σκοπός του διακόπτη γείωσης;

Ο διακόπτης γείωσης υψηλής τάσης χρησιμοποιείται για την παροχή καλωδίων γείωσης για συστήματα υπόγειας ή συνδεδεμένα με δέλτα.

Ο διακόπτης γείωσης επιτρέπει τη σύνδεση φορτίων φάσης σε φάση.

Ο διακόπτης γείωσης στον υποσταθμό είναι γειωμένο για να σχηματίσει μια γείωση χαμηλής απεικόνισης για να διατηρήσει το σύστημα ουδέτερο.

Ο διακόπτης γείωσης στο ντουλάπι διακόπτη εξασφαλίζει ότι το εύρος της παροδικής υπερνυσκείας είναι περιορισμένο κατά τη διάρκεια ενός βαρύ σφάλματος γείωσης.

Χρησιμοποιείται για την αίσθηση του ηλεκτρικού εξοπλισμού για την κάλυψη των απαιτήσεων προστασίας.

Ποια είναι η λειτουργία του διακόπτη γείωσης;

Ο διακόπτης γείωσης υψηλής τάσης είναι συνδεδεμένος με τον διακόπτη κυκλώματος και όταν ο διακόπτης του κυκλώματος εκκαθαριστεί και τραβιέται έξω, το λεωφορείο δίπλα στον διακόπτη κυκλώματος είναι αυτόματα γειωμένη μέσω του διακόπτη γείωσης. Αυτή η διαδικασία προστατεύει τους τεχνικούς, το προσωπικό συντήρησης και τους χρήστες από τυχαίες τάσεις.

Χρησιμοποιείται για την πρόληψη στατικής ηλεκτρικής ενέργειας και ηλεκτρομαγνητικά ρεύματα επαγωγής. Σε δύο ή περισσότερες γραμμές μετάδοσης εναέριας κυκλοφορίας στον ίδιο πύργο ή σε παρακείμενη παράλληλη σύνδεση, όταν μία ή περισσότερες γραμμές απομακρύνονται, οι απομονωμένες γραμμές θα παράγουν επαγόμενη τάση και επαγόμενο ρεύμα λόγω της ηλεκτρομαγνητικής επαγωγής και της ηλεκτροστατικής επαγωγής μεταξύ τους και των παρακείμενων ενεργοποιημένων γραμμών. Ως εκ τούτου, οι διακόπτες γείωσης είναι κατάλληλοι για τέτοιες γραμμές.

Ο διακόπτης γείωσης υψηλής τάσης χρησιμοποιείται για το κλείσιμο του ρεύματος βραχυκυκλώματος. Ο διακόπτης γείωσης με ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος θα πρέπει να είναι σε θέση να κλείσει σε οποιαδήποτε εφαρμοζόμενη τάση (συμπεριλαμβανομένης της ονομαστικής τάσης του) και οποιουδήποτε ρεύματος (συμπεριλαμβανομένου του ονομαστικού ρεύματος κλεισίματος βραχυκυκλώματος). Το ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος του διακόπτη γείωσης είναι ίσο με το ονομαστικό ρεύμα αντοχής κορυφής.

Ο διακόπτης γείωσης υψηλής τάσης στον υποσταθμό διαδραματίζει σημαντικό ρόλο σε μεγάλους ή βαρύς μετασχηματιστές ισχύος, επειδή επιτρέπει στο δίκτυο ηλεκτρικής ενέργειας να έχει σταθερό σημείο αναφοράς τάσης. Διαφορετικά, η τάση μπορεί να διαφέρει από τόπο σε τόπο. Εξασφαλίστε την ασφάλεια των μετασχηματιστών και του προσωπικού που χρησιμοποιούν ηλεκτρική ενέργεια.
