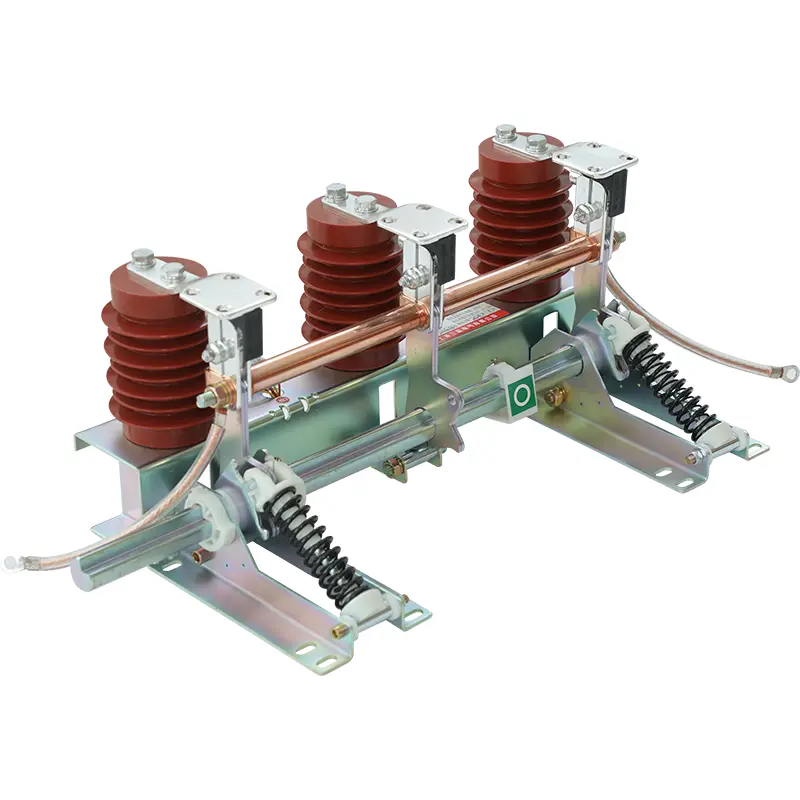

Εσωτερικός ηλεκτρικός διακόπτης γείωσης

Ο ανθεκτικός ηλεκτρικός διακόπτης Sangao είναι ένα συναρμολογημένο προϊόν που πληροί τις απαιτήσεις του GB1985-2004 "Διακόπτες απομόνωσης AC υψηλής τάσης και διακόπτες γείωσης" και IEC62271-102: 2002 πρότυπα από την άποψη της απόδοσης. Αυτό το προϊόν είναι κατάλληλο για 24kV, τριφασικά AC, 50 (60) Hz Power Systems. Ικανό να κλείσει βραχυκύκλωμα, προστατεύοντας τον ηλεκτρικό εξοπλισμό από ζημιές, κατάλληλο για προστασία γείωσης κατά τη διατήρηση του διακόπτη υψηλής τάσης.

Ο διακόπτης γείωσης του διακόπτη ηλεκτρικής γείωσης Sangao με δυνατότητα κλεισίματος σφάλματος μπορεί να κλείσει αξιόπιστα τα ρεύματα βραχυκυκλώματος, προστατεύοντας έτσι τους χειριστές και το switchgear σε περίπτωση κακομεταχείρισης.

Υπάρχουν δύο τύποι διακόπτη γείωσης:

-Ανεξάρτητος διακόπτης γείωσης

-Διακόπτης γήρανσης με μετασχηματιστή συνδυασμένου ρεύματος.

Ο μετασχηματιστής ρεύματος συνδυασμού σχηματίζει τη βάση εγκατάστασης για τις επαφές του διακόπτη γείωσης, μειώνοντας έτσι τις απαιτήσεις χώρου μέσα στο υπουργικό συμβούλιο.

Κάθε διακόπτης γείωσης είναι εξοπλισμένος με συσκευή που λειτουργεί με ελατήριο, η οποία εξασφαλίζει ότι η ικανότητα κλεισίματος είναι ανεξάρτητη από την ταχύτητα λειτουργίας.

Εκτός από μερικά μοντέλα που είναι εξοπλισμένα με μετασχηματιστές συνδυασμένου ρεύματος, η πλευρά ελέγχου και η κατεύθυνση ρεύματος του διακόπτη γείωσης μπορούν συνήθως να επιλεγούν χωρίς περιορισμούς.

Γιατί να επιλέξετε το Sangao;

Διάσημες κινεζικές μάρκες

Το Global Service Network παρέχει υποστήριξη στους πελάτες

Συνεχής ανάπτυξη για να καλύψουν τις συνεχώς μεταβαλλόμενες ανάγκες των πελατών

Όροι χρήσης

Θερμοκρασία του περιβάλλοντος: ανώτερο όριο+45 ° C, κατώτερο όριο -25 ° C

Το υψόμετρο δεν υπερβαίνει τα 1000μ.

Ημερήσια μέση σχετική υγρασία: ≤ 95%. Μηνιαία μέση σχετική υγρασία: ≤ 90%

Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς

Επίπεδο ρύπανσης: Επίπεδο II

Ειδικές περιστάσεις: Προσδιορίστε κατά την τοποθέτηση μιας παραγγελίας.

Πληροφορίες παραγγελίας

Κατά την παραγγελία ενός εσωτερικού ηλεκτρικού διακόπτη γείωσης, αναφέρετε το μοντέλο προϊόντος, την αριστερή και τη δεξιά λειτουργία, την απόσταση και αν ο δείκτης είναι ζωντανός (αναφέρετε το μοντέλο δείκτη).

Πρέπει να επεκταθεί το εύκαμπτο μήκος σύνδεσης (τυπικό μήκος L = 400mm).

Εάν έχετε ειδικές απαιτήσεις, επικοινωνήστε με την Green Power για να αναπτύξετε λεπτομερείς προδιαγραφές.

Κύριες παράμετροι:

Ονομαστική τάση: 24kv

Αξιολογημένο βραχυπρόθεσμο ρεύμα αντοχής: 31.5ka

Ονομαστική διάρκεια βραχυκυκλώματος: 4S

Ονομαστικό ρεύμα βραχυκυκλώματος: 80ka

Ονομαστική κορυφή ρεύμα αντοχής: 80ka

Βαθμολογημένο επίπεδο μόνωσης:

Ονομαστική Τάση Αντίστροφης Συχνότητας Ισχύος βραχυπρόθεσμου: 65KV (σχετική φάση)

Ονομαστική ώθηση αστραπής αντοχή στην τάση: 125kv

Μηχανική διάρκεια ζωής: 2000 κύκλοι
