Γιατί ο διακόπτης γείωσης υψηλής τάσης είναι κρίσιμος για την ασφάλεια και τη συντήρηση του συστήματος ισχύος;

Στα συστήματα μεταφοράς και διανομής ηλεκτρικής ενέργειας, η ασφάλεια είναι πρωταρχικής σημασίας. Ένα συχνά παραβλέπεται αλλά ουσιαστικό συστατικό είναι τοΔιακόπτης γείωσης υψηλής τάσης. Αυτή η συσκευή παίζει ζωτικό ρόλο στην προστασία τόσο του εξοπλισμού όσο και του προσωπικού κατά τη συντήρηση, τις συνθήκες σφάλματος και τις συνήθεις λειτουργίες. Αυτό το άρθρο εξετάζει τι κάνει ένας διακόπτης γείωσης, πώς λειτουργεί και γιατί είναι απαραίτητος σε διακόπτες μέσης τάσης και υποσταθμούς. Εξετάζουμε επίσης την ποιότητα κατασκευής, τις πιστοποιήσεις και την αξιοπιστίαSanGao φέρνει σε αυτό το κρίσιμο ηλεκτρικό εξάρτημα.

Ο αφανής ήρωας της ηλεκτρικής ασφάλειας

Όταν σκεφτόμαστε εξοπλισμό υψηλής τάσης, συχνά στο μυαλό μας έρχονται διακόπτες κυκλώματος και μετασχηματιστές. Ωστόσο, τοΔιακόπτης γείωσης υψηλής τάσηςείναι εξίσου ζωτικής σημασίας για την ασφαλή λειτουργία και συντήρηση των συστημάτων ηλεκτρικής ενέργειας. Εγκατεστημένη μέσα σε ερμάρια διακοπτών ή υποσταθμούς, αυτή η συσκευή παρέχει μια αξιόπιστη διαδρομή προς τη γείωση, διασφαλίζοντας ότι οι τεχνικοί μπορούν να εργαστούν με ασφάλεια σε εξοπλισμό που δεν λειτουργεί και ότι τα ρεύματα σφάλματος διαχειρίζονται αποτελεσματικά.

Χωρίς έναν διακόπτη γείωσης που λειτουργεί σωστά, τα συνεργεία συντήρησης θα αντιμετώπιζαν τον κίνδυνο τυχαίας ενεργοποίησης, επαγόμενων τάσεων από παρακείμενες ηλεκτροφόρες γραμμές και επικίνδυνων παροδικών υπερτάσεων.SanGao, μια επιχείρηση υψηλής τεχνολογίας με έδρα την ηλεκτρική πρωτεύουσα της Κίνας Liushi, κατασκευάζει αυτά τα βασικά εξαρτήματα εδώ και χρόνια, τηρώντας αυστηρά πρότυπα ποιότητας και εξυπηρετώντας διάφορες βιομηχανίες, από ανακαινίσεις αστικών δικτύων έως σταθμούς αιολικής ενέργειας.

Τι είναι ένας διακόπτης γείωσης υψηλής τάσης;

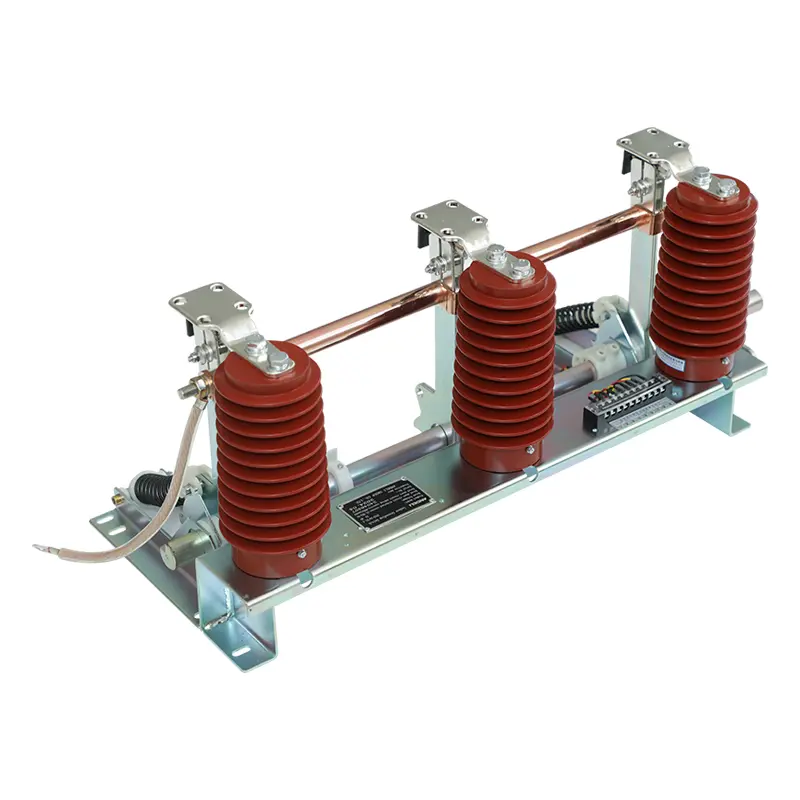

ΟΔιακόπτης γείωσης υψηλής τάσηςείναι μια μηχανική συσκευή μεταγωγής σχεδιασμένη να συνδέει ένα συγκεκριμένο τμήμα ενός ηλεκτρικού κυκλώματος στη γείωση. Συνήθως εγκαθίσταται σε συσκευές διανομής υψηλής τάσης (3-12kV, τριφασικά συστήματα AC 50/60Hz) και λειτουργεί χειροκίνητα ή με μηχανισμό κινητήρα. Η κύρια δομή του αποτελείται από ένα βραχίονα, ένα συγκρότημα μαχαιριού γείωσης, σταθερές επαφές, έναν αισθητήρα, έναν περιστρεφόμενο άξονα, ελατήρια συμπίεσης, αγώγιμα χιτώνια και εύκαμπτες συνδέσεις.

Όταν είναι κλειστό, το μαχαίρι γείωσης έρχεται σε σταθερή επαφή με τη στατική επαφή, δημιουργώντας μια διαδρομή γείωσης χαμηλής αντίστασης. Αυτή η διαδρομή εξυπηρετεί πολλαπλές λειτουργίες ασφάλειας και λειτουργίας, τις οποίες θα εξερευνήσουμε παρακάτω.

Βασικές Λειτουργίες: Κάτι παραπάνω από Γείωση

ΟΔιακόπτης γείωσης υψηλής τάσηςεξυπηρετεί πολλαπλές κρίσιμες λειτουργίες πέρα ​​από την απλή γείωση:

Προστασία Προσωπικού κατά τη Συντήρηση

Όταν ένας διακόπτης κυκλώματος ανοίγει και απομονώνεται, ο παρακείμενος ζυγός ή ο εξοπλισμός μπορεί να εξακολουθεί να φέρει επαγόμενη τάση ή υπολειπόμενο φορτίο. Ο διακόπτης γείωσης παρέχει μια ορατή και ασφαλή σύνδεση γείωσης, διασφαλίζοντας ότι το προσωπικό συντήρησης προστατεύεται από τυχαία ενεργοποίηση ή χωρητική εκφόρτιση.

Περιορισμός παροδικών υπερτάσεων

Κατά τη διάρκεια σφαλμάτων γείωσης, ειδικά σε βαριά συστήματα, μπορεί να συμβούν παροδικές υπερτάσεις. Ο διακόπτης γείωσης περιορίζει αυτές τις υπερτάσεις παρέχοντας μια διαδρομή χαμηλής σύνθετης αντίστασης, προστατεύοντας έτσι τον ευαίσθητο εξοπλισμό και τη μόνωση.

Εξάλειψη των επαγόμενων τάσεων

Σε περιπτώσεις παράλληλων γραμμών μεταφοράς στον ίδιο πύργο, οι απενεργοποιημένες γραμμές μπορούν να εξακολουθήσουν να αντιμετωπίζουν επαγόμενες τάσεις από γειτονικές ηλεκτροφόρες γραμμές λόγω ηλεκτροστατικής και ηλεκτρομαγνητικής σύζευξης. Οι διακόπτες γείωσης σε αυτές τις γραμμές παρέχουν μια διαδρομή για τη διάχυση αυτών των επαγόμενων ρευμάτων, αποτρέποντας τους κινδύνους.

Κλείσιμο ρευμάτων βραχυκυκλώματος

Ορισμένοι διακόπτες γείωσης έχουν σχεδιαστεί για να κλείνουν έναντι ρευμάτων βραχυκυκλώματος. Αυτή η δυνατότητα διασφαλίζει ότι ο διακόπτης μπορεί να λειτουργήσει ακόμη και υπό συνθήκες σφάλματος, παρέχοντας πρόσθετη ασφάλεια κατά τις διαδικασίες έκτακτης ανάγκης.

Καθιέρωση μιας ουδέτερης αναφοράς συστήματος

Σε υποσταθμούς με μεγάλους μετασχηματιστές ισχύος, ο διακόπτης γείωσης βοηθά στη διατήρηση ενός σταθερού σημείου αναφοράς τάσης, σταθεροποιώντας το ηλεκτρικό δίκτυο και διασφαλίζοντας την ασφαλή λειτουργία.

Εφαρμογές: Πού χρησιμοποιείται;

ΟΔιακόπτης γείωσης υψηλής τάσηςχρησιμοποιείται ευρέως σε συστήματα διανομής και μεταφοράς ισχύος, συμπεριλαμβανομένων:

• Ανακαινίσεις αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας– Η αναβάθμιση των παλιών υποδομών απαιτεί αξιόπιστη γείωση για ασφάλεια και συμμόρφωση.

• Υποσταθμοί και ντουλάπια διακοπτών– Ενσωματωμένα σε συγκροτήματα διακοπτών μέσης τάσης.

• Αιολικοί σταθμοί και υδροηλεκτρικοί σταθμοί– Παροχή γείωσης για γεννήτριες και μετασχηματιστές.

• Μεταλλουργικές και πετροχημικές βιομηχανίες– Προστασία εξοπλισμού και προσωπικού σε σκληρά περιβάλλοντα.

• Σιδηροδρομικές και μεταλλευτικές εγκαταστάσεις– Εξασφάλιση ασφαλούς γείωσης στα συστήματα ισχύος έλξης.

• Ηλεκτροπαραγωγικά έργα οικιστικών και εμπορικών κτιρίων– Για εισερχόμενους τροφοδότες και συστήματα έκτακτης ανάγκης.

ΟSanGaoΠλεονέκτημα: Ποιότητα και αξιοπιστία

SanGaoέχει δημιουργήσει μια φήμη για εξοπλισμό υψηλής τάσης υψηλής ποιότητας. Οι εγκαταστάσεις παραγωγής της εταιρείας εκτείνονται σε 10.000 τετραγωνικά μέτρα, με εγγεγραμμένο κεφάλαιο 81,68 εκατομμύρια γιουάν και συνολικό ενεργητικό περίπου 200 εκατομμύρια γιουάν. Με 120 υπαλλήλους, συμπεριλαμβανομένων 20 ανώτερων και μεσαίων τεχνικών επαγγελματιών,SanGaoδιατηρεί ισχυρή εστίαση στην Ε&Α και τη διασφάλιση ποιότητας.

Η εταιρεία τηρεί τα συστήματα διαχείρισης ποιότητας ISO 9001:2008, ISO 14001 περιβαλλοντικής διαχείρισης και OHSMS 18001 συστήματα υγείας και ασφάλειας στην εργασία. Χρησιμοποιεί επίσης σύγχρονη διαχείριση ERP και προηγμένο εξοπλισμό δοκιμών για να διασφαλίσει το καθέναΔιακόπτης γείωσης υψηλής τάσηςπληροί αυστηρά πρότυπα απόδοσης. Συνεργαζόμενοι με ιδρύματα όπως ο Xi'an Senyuan και το Ινστιτούτο Ηλεκτρικών Ερευνών του Πεκίνου,SanGaoδιασφαλίζει ότι τα προϊόντα της βρίσκονται στην πρώτη γραμμή της ηλεκτρολογικής μηχανικής.

Οι διακόπτες γείωσης τους είναι σχεδιασμένοι με έναν στιβαρό μηχανισμό που χρησιμοποιεί ελατήρια συμπίεσης για να εξασφαλίσει γρήγορο και αξιόπιστο κλείσιμο/άνοιγμα, με σταθερή πίεση επαφής που διατηρείται μέσω των δισκοειδών ελατηρίων. Αυτός ο σχεδιασμός εξασφαλίζει χαμηλή αντίσταση επαφής και μεγάλη διάρκεια ζωής ακόμη και υπό συχνή λειτουργία.

Συχνές Ερωτήσεις (FAQ)

Ε: Ποιος είναι ο πρωταρχικός σκοπός ενός διακόπτη γείωσης υψηλής τάσης;

Α: Ο πρωταρχικός του σκοπός είναι να παρέχει ένα ορατό και ασφαλές σημείο γείωσης για εξοπλισμό που έχει απενεργοποιηθεί, προστατεύοντας τους τεχνικούς από τυχαία ενεργοποίηση και διάχυση των επαγόμενων τάσεων και φορτίων.

Ε: Πού εγκαθίσταται συνήθως ο διακόπτης γείωσης;

Α: Τοποθετείται συνήθως σε ερμάρια διακοπτών μέσης τάσης (3-12 kV), καθώς και σε υποσταθμούς και στην πλευρά της γραμμής των μετασχηματιστών.

Ε: Μπορεί ένας διακόπτης γείωσης να κλείσει έναντι ρεύματος βραχυκυκλώματος;

Α: Ναι, πολλοί διακόπτες γείωσης ονομάζονται για ρεύμα κλεισίματος βραχυκυκλώματος, επιτρέποντάς τους να λειτουργούν με ασφάλεια ακόμη και υπό συνθήκες σφάλματος.

Ε: Πώς προστατεύει ο διακόπτης γείωσης από τις επαγόμενες τάσεις;

A: Σε γραμμές μεταφοράς που εκτελούνται παράλληλα με γραμμές που έχουν ενεργοποιηθεί, ο διακόπτης γείωσης παρέχει μια διαδρομή για τα επαγόμενα ρεύματα να ρέουν προς τη γείωση, αποτρέποντας την εμφάνιση επικίνδυνων τάσεων σε γραμμές που έχουν απενεργοποιηθεί.

Σύναψη

ΟΔιακόπτης γείωσης υψηλής τάσηςμπορεί να μην είναι το πιο λαμπερό συστατικό ενός συστήματος ισχύος, αλλά η σημασία του δεν μπορεί να υπερεκτιμηθεί. Προστατεύει ζωές, προστατεύει τον ακριβό εξοπλισμό και εξασφαλίζει σταθερή λειτουργία του δικτύου κατά τη διάρκεια βλαβών και συντήρησης. Παρέχοντας μια αξιόπιστη διαδρομή εδάφους, βοηθά στην αποφυγή ατυχημάτων, μειώνει το χρόνο διακοπής λειτουργίας και διατηρεί την ακεραιότητα του ηλεκτρικού δικτύου.

SanGaoπροσφέρει διακόπτες γείωσης που συνδυάζουν στιβαρό μηχανικό σχεδιασμό, υλικά υψηλής ποιότητας και αυστηρό έλεγχο ποιότητας για να προσφέρουν αξιόπιστη απόδοση σε απαιτητικές εφαρμογές. Με ισχυρή τεχνική βάση και δέσμευση για συνεχή βελτίωση,SanGaoέχει γίνει ένας αξιόπιστος προμηθευτής σε επιχειρήσεις κοινής ωφελείας, βιομηχανικές εγκαταστάσεις και έργα υποδομής σε όλη την Κίνα και πέρα ​​από αυτήν.

Εάν αναζητάτε μια αξιόπιστη πηγή διακοπτών γείωσης υψηλής τάσης ή χρειάζεστε τεχνική βοήθεια για το συγκεκριμένο έργο σας, σας προσκαλούμε ναεπαφήμας σήμερα. Η έμπειρη ομάδα μηχανικών τους μπορεί να παρέχει προδιαγραφές προϊόντων, προσαρμοσμένες λύσεις και έγκαιρη υποστήριξη. Επικοινωνήστε μέσω του ιστότοπου της εταιρείας ή μέσω email για να συζητήσετε τις απαιτήσεις σας και να ανακαλύψετε πώςSanGaoμπορεί να συμβάλει στην ασφάλεια και την αποτελεσματικότητα των συστημάτων ισχύος σας.
