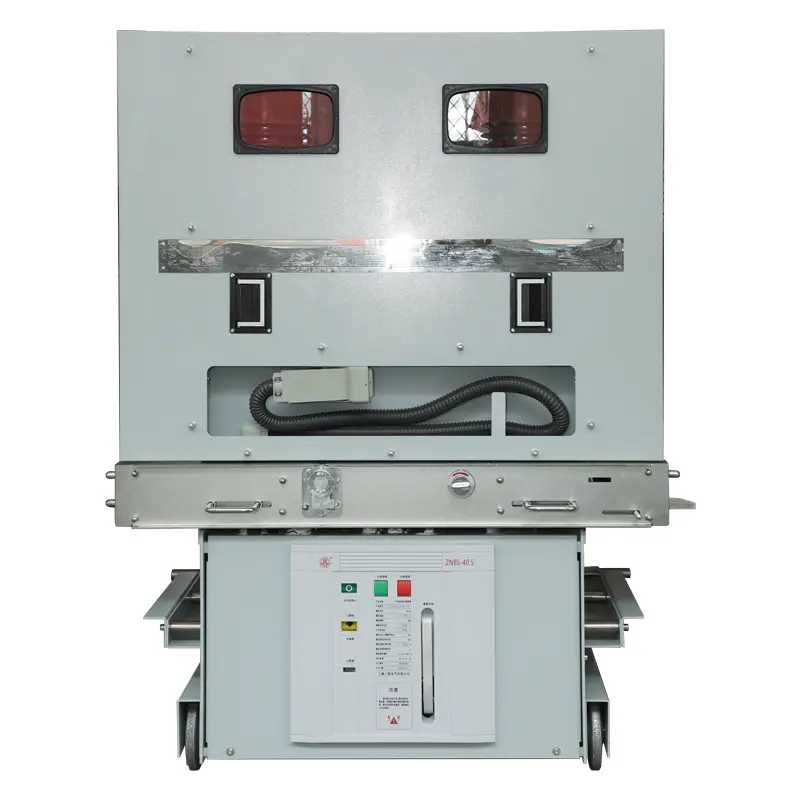

Διακόπτης κενού εσωτερικού χώρου HV

Ο διακόπτης κενού εσωτερικού χώρου SanGao HV υιοθετεί μια συμπαγή μονωτική δομή και χρησιμοποιεί προηγμένη τεχνολογία εποξειδικής σφράγισης για να συνδυάσει οργανικά τους θαλάμους πυρόσβεσης τόξου κενού, τα κύρια ηλεκτρικά κυκλώματα, τα στηρίγματα μόνωσης και άλλα εξαρτήματα σε έναν ενσωματωμένο σφραγισμένο πόλο για πρώτη φορά. Έλυσε με επιτυχία το πρόβλημα περιβαλλοντικής ανοχής των αυτόματων διακοπτών κενού, καθιστώντας την εφαρμογή τους πιο διαδεδομένη.

Ο ενσωματωμένος στερεός σφραγισμένος πόλος υιοθετεί την τεχνολογία self convection, λύνοντας έξυπνα το πρόβλημα της απαγωγής θερμότητας που προκαλείται από συμπαγείς μονωτικές δομές.

Η εφαρμογή του θαλάμου πυρόσβεσης τόξου διακόπτη κενού εσωτερικού χώρου HV και της τεχνολογίας σφράγισης εποξειδικής χύτευσης με μεγάλη διάρκεια ζωής διασφαλίζει την ενσωμάτωση του σφραγισμένου πόλου χωρίς συντήρηση και ο μηχανισμός λειτουργίας μόνιμου μαγνήτη υψηλής αξιοπιστίας που μπορεί να χρησιμοποιηθεί διασφαλίζει τη λειτουργία του μηχανισμού λειτουργίας χωρίς συντήρηση. Το ηλεκτρονικό εξάρτημα ελέγχου εγκαταλείπει τον παραδοσιακό βοηθητικό διακόπτη και τον αντικαθιστά με έναν φωτοηλεκτρικό διακόπτη εγγύτητας και υιοθετεί μια πλήρως ηλεκτρονική τροφοδοσία ρεύματος και έξυπνη μονάδα ελέγχου για να διασφαλίσει τη λειτουργία του ηλεκτρονικού ελέγχου χωρίς συντήρηση

Ο διακόπτης κενού εσωτερικού χώρου HV είναι ένας εσωτερικός διακόπτης για τριφασικά συστήματα εναλλασσόμενου ρεύματος 50 Hz με ονομαστική τάση 12 kV. Χρησιμεύει ως μονάδα προστασίας και ελέγχου για εξοπλισμό ηλεκτρικού δικτύου και εξοπλισμό ισχύος σε βιομηχανικές και μεταλλευτικές επιχειρήσεις. Κατάλληλο για χώρους που απαιτούν συχνή λειτουργία με ονομαστικό ρεύμα εργασίας ή πολλαπλές αποσυνδέσεις ρεύματος βραχυκυκλώματος.

Ο διακόπτης κυκλώματος υιοθετεί ένα ολοκληρωμένο σχέδιο του μηχανισμού λειτουργίας και του σώματος του διακόπτη κυκλώματος, το οποίο μπορεί να χρησιμοποιηθεί ως σταθερή μονάδα εγκατάστασης ή εξοπλισμένο με ειδικό μηχανισμό πρόωσης για να σχηματίσει μια μονάδα χειρός καροτσιού.

Ο διακόπτης κενού εσωτερικού χώρου HV είναι κατάλληλος για τριφασικά συστήματα εναλλασσόμενου ρεύματος με ονομαστική τάση 12KV και συχνότητα 50Hz. Μπορεί να χρησιμοποιηθεί ευρέως σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, πετροχημικά, μεταλλουργία, αερολιμένες κατασκευής και κατοικημένες περιοχές ως συσκευή ελέγχου και προστασίας για ηλεκτρικές εγκαταστάσεις. Είναι ιδιαίτερα κατάλληλο για μέρη όπου η συχνή λειτουργία ή πολλαπλά ρεύματα βραχυκυκλώματος αποσυνδέονται υπό ονομαστικό ρεύμα. Μπορεί να εγκατασταθεί σε συσκευές διανομής με μόνωση αέρα εσωτερικού χώρου (όπως KYN28 και KYN96) για υποστηρικτική χρήση. Ο διακόπτης κυκλώματος συμμορφώνεται με τις απαιτήσεις των GB1984 "High Voltage AC Circuit Breakers", JB Factory T3855 "High Voltage AC Vacuum Circuit Breakers", DL/T 403 "Technical Conditions for Ordering 12KV~40.5kV Voltage Breakers" and Vacuum Circuit Breakers σχετικές απαιτήσεις προτύπων όπως το IEC62271-100.

Περιβάλλον χρήσης:

Θερμοκρασία περιβάλλοντος: όχι υψηλότερη από +40 C, όχι χαμηλότερη από -15 ℃ (επιτρέπεται η αποθήκευση και η μεταφορά στους -30% C).

Υψόμετρο: που δεν υπερβαίνει τα 2000μ.

Σχετική υγρασία: ημερήσιος μέσος όρος που δεν υπερβαίνει το 95%, μηνιαίος μέσος όρος που δεν υπερβαίνει το 90%, ημερήσια μέση πίεση κορεσμένων ατμών που δεν υπερβαίνει τα 2,2x10 MPa, μηνιαίος μέσος όρος που δεν υπερβαίνει τα 1,8x10 ° MPa:

Σεισμική ένταση: που δεν υπερβαίνει το επίπεδο 8.

Ένα μέρος χωρίς φωτιά, έκρηξη, σοβαρή ρύπανση, χημική διάβρωση και έντονους κραδασμούς.
